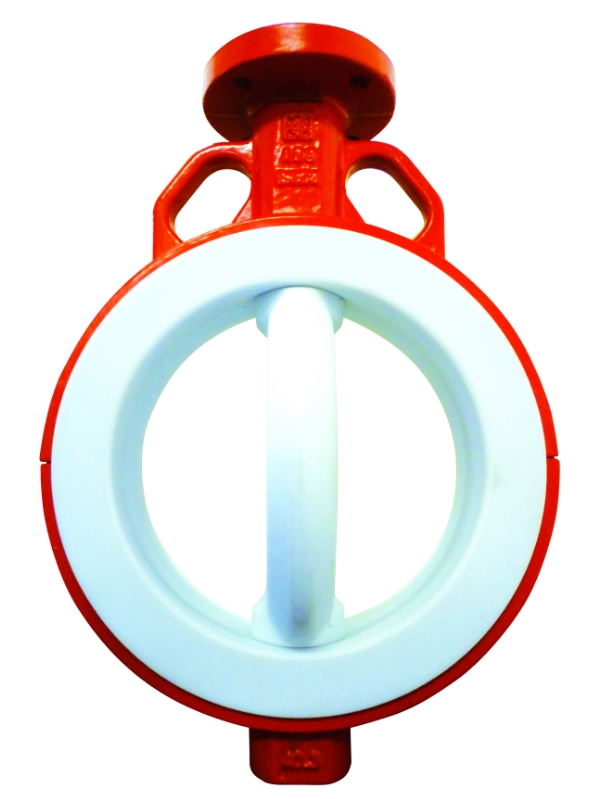

ABO VALVE 578B Dn 200 Pn 6 Затвор дисковый концентрический со сквозными отверстиями с уплотнением из токопроводящего ПТФЭ, материал диска - дуплексная нержавеющая сталь с полированными краями

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01815419
edit

Концентрические дроссельные заслонки серии 500 с уплотнением из ПТФЭ ABO предлагаются для требовательных отраслей промышленности. Уплотнения из ПТФЭ для рабочих сред с высокими тепловыми нагрузками. Сертифицированы FDA.

  • Гидравлические испытания:
    • EN 12266-1, класс A
    • ISO 5208, класс A
  • Длина от торца до торца:
    • EN 558, Серия 20
    • ISO 5752, серия 2
  • Фланцевое соединение:
    • EN 1092-1
    • ASME B16.5
  • Рабочий стандарт:
    • EN 593
  • Верхний фланец:
    • EN ISO 5211
  • Маркировка:
    • EN 19
  • Конструкция ATEX:
    • EN ISO 80079-36
    • EN IEC 60079-0

Обозначение типа

Спецификация материала

Артикул Имя Материал
1,2 Корпус (верхняя / нижняя часть)

Ковкий чугун 0,7043 (GGG40.3)
Нержавеющая сталь A351Gr CF8M (только по запросу)
3 Диск, шток, шарнир Двухшпиндельная нержавеющая сталь
1.4469 + PTFE
4 Седло PTFE
5 Пружинный элемент Силиконовая резина / Viton
6 Стопорное кольцо Нержавеющая сталь A2
7 Шайба Нержавеющая сталь A2
8 Уплотнительное кольцо Силиконовая резина
9 Раздвижная крышка Сталь + CuSn10 + PTFE
10 Дисковая пружина Нержавеющая сталь 1.4310
11 Кольцевое седло Нержавеющая сталь 1.4021
12 Кольцо Силиконовая резина
13 Упорная шайба Нержавеющая сталь 1.4021
14 Винт Нержавеющая сталь A

Характеристики 578B Dn 200 Pn 6

  • Номинальный размер:
    • DN50 - DN400
  • Тип корпуса:
    • Пластинчатый тип со сквозными отверстиями
    • Наконечник с резьбовыми отверстиями
  • Рабочее давление:
    • 6 бар / 10 бар
  • Фланцевое соединение:
    • PN6 / PN10 / PN16 / Класс 150
  • Рабочая температура:
    • -40 ° C / +200 ° C
  • Рабочие среды:
    • Очищенная промышленная вода, Питьевая вода, Промышленные чистящие средства, Химикаты, Продукты питания, напитки, Агрессивные жидкости, Токсичные и едкие среды, Бумажная промышленность, Фармацевтика, Хлор, Щелочи, Кислоты, Красители
  • Герметичность:
    • Класс A
  • Материал корпуса:
    • Ковкий чугун 0,7043 (GGG40.3)
    • Нержавеющая сталь A351Gr CF8M (только по запросу)

Основные размеры

Размеры указаны в мм.

Размеры DN 50 65 80 100 125 150 200 250 300 350 400
Размеры клапана A 120 128 135 145 164 176,5 234 274 299 331 361
B 61 74 78 90 106 126 152 186 214 245 280
C 43 46 46 52 56 56 60 70 76 78 102
D 96 115 131 152 181 207 257 314 364 408 468
Размеры торцевого вала F 25 25 25 25 25 25 25 31 31 42 42
G 11 11 14 14 14 14 17 22 22 27 27
Размеры верхнего фланца Я 50 50 70 70 70 70 70 102 102 125 125
J 4 4 4 4 4 4 4 4 4 4 4
K 7 7 9 9 9 9 9 12 12 14 14
L 70 70 90 90 90 90 90 125 125 155 155
M 14 14 14 14 14 14 14 18 20 20 20
Вес (кг) 2,3 3,0 3,5 5,0 6,5 7,8 13,2 23,6 30,9 40,1 59,7
Фланец ISO 5211 F05 F05 F07 F07 F07 F07 F07 F10 F10 F12 F12
