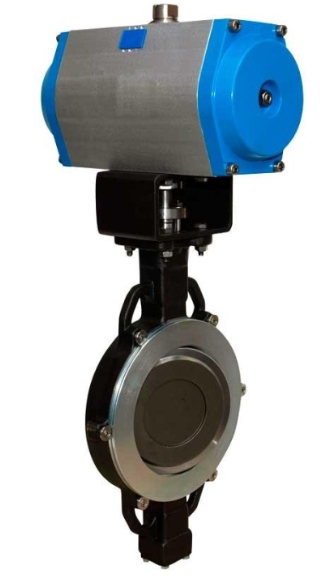

ABO VALVE 2E-5 670T Dn 125 Class 300 Затвор дисковый с двойным эксцентриситетом, тип корпуса LUG с резьбовыми отверстиями, материал корпуса низкоуглеродистая сталь, материал уплотнения INCONEL

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01833471
edit

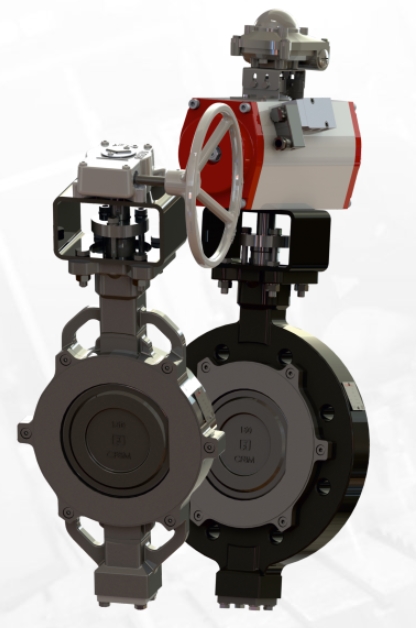

Серия 2E-5 — это линейка высокопроизводительных дисковых поворотных затворов с двойным эксцентриситетом (double eccentric), разработанных для применения в сложных условиях энергетики и нефтехимической промышленности. Затворы обеспечивают надежное перекрытие потока рабочей среды при высоких давлениях и температурах.

Характеристики 2E-5 670T Dn 125 Class 300

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Значение
Наименование Дисковый поворотный затвор с двойным эксцентриситетом
Серия 2E-5
Диапазон DN DN 50 – DN 800 (2" – 32")
Диапазон температур от -100°C до +500°C (зависит от типа уплотнения и материала корпуса)
Применение Энергетика, нефтехимия, химическое производство, газоочистка, пар и вакуум, питьевая вода, отопление, водоснабжение, канализация, дозаправка авиатранспорта, производство углеводородов
Стандарты проектирования EN 593 + A1
Соответствие PED Директива 97/23/EC (PED) appendix 1 для жидкостей группы 1 и 2

ОБОЗНАЧЕНИЕ ТИПА — РАСШИФРОВКА

Структура кода: 2 E 5 X X X X X X

Позиция Код Значение
Серия 2E-5 Дисковый поворотный затвор с двойным эксцентриситетом
Корпус 6 Низкотемпературная углеродистая сталь 1.1156 (A352 LCC)
5 Углеродистая сталь GP280GH 1.0625 (A216 WCB)
4 Нержавеющая сталь 1.4408 (A351 CF8M)
Уплотнение 9 PTFE + 25% стекловолокно
8 FIRE SAFE (PTFE + INCONEL)
7 2.4668 INCONEL 718 / Нержавеющая сталь 1.4401 (AISI 316) + графит
Диск 0 Нержавеющая сталь 1.4404 (AISI 316L) / 1.4021 (AISI 420) / 1.4401 (AISI 316) / 1.4408 (CF8M)
DN 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500-800 Номинальный диаметр

Пример расшифровки: 2E-5 9 0 100 = Затвор серии 2E-5, корпус из углеродистой стали WCB, уплотнение PTFE+стекловолокно, диск из нержавеющей стали, DN 100.

ВАРИАНТЫ УПЛОТНЕНИЯ И ИХ ХАРАКТЕРИСТИКИ

Тип уплотнения Материал Рабочее давление Рабочая температура Класс герметичности
PTFE Тефлон + стекловолокно DN 50-100: 50 бар
DN 125-200: 40 бар
DN 250-800: 25 бар		 -50°C ÷ +200°C
(мин. -29°C для WCB, -46°C для LCC)		 EN 12266-1/P12 класс А
METAL/METAL Металл/металл DN 50-400: 25 бар -100°C ÷ +500°C
(WCB: -29°C..+425°C, LCC: -46°C..+340°C)		 EN 12266-1/P12 класс C (DN 50-125), класс A (DN 150-400)
FIRE SAFE PTFE + металл (INCONEL) DN 50-100: 50 бар (25 бар)
DN 125-200: 40 бар (25 бар)
DN 250-400: 25 бар (25 бар)		 -50°C ÷ +200°C
(мин. -29°C для WCB, -46°C для LCC)		 FIRE SAFE

ПРИМЕНЯЕМЫЕ СТАНДАРТЫ

Категория Стандарты
Тест на герметичность (PTFE, FIRE SAFE) EN 12266-1, CLASS A; ISO 5208, CLASS A; API 598, TAB.5; GOST 9544-2005, CLASS A
Тест на герметичность (METAL/METAL) DN 50-125: EN 12266-1, CLASS C; DN 150-400: EN 12266-1, CLASS A; ISO 5208, CLASS A; API 598, TAB.5; GOST 9544-2005 (CLASS C для DN 50-125, CLASS A для DN 150-400)
Строительная длина EN 558, SERIES 20; ISO 5752, SERIES 20; API 609, TAB.3; GOST 28908-91
Верхний фланец EN ISO 5211
Обозначение EN 19
Присоединение между фланцами EN 1092-1, 2; DIN 2631; GOST 12815-80, var. 1; возможно исполнение с пазом (исп. 5 ГОСТ 12815-80)
ATEX исполнение ATEX 94/9/EC, зоны 1 и 21 — Gr II, Cat. 2 G

КРУТЯЩИЕ МОМЕНТЫ (Н·м) — УПЛОТНЕНИЕ PTFE

DN 16 бар 25 бар 40 бар 50 бар
50 25 30 35 35
65 35 40 45 45
80 40 45 60 60
100 55 65 85 85
125 110 120 150 —
150 140 160 225 —
200 220 260 376 —
250 470 650 — —
300 650 900 — —
350 850 1150 — —
400 1000 1400 — —

Крутящие моменты приведены с учетом запаса. DN 500 — DN 800 по запросу.

КРУТЯЩИЕ МОМЕНТЫ (Н·м) — УПЛОТНЕНИЕ METAL/METAL И FIRE SAFE

DN 16 бар 25 бар
50 50 50
65 70 70
80 100 100
100 150 150
125 220 220
150 260 290
200 330 450
250 776 1145
300 1215 1825
350 1686 2540
400 2793 4249

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KV/CV

DN KV (м³/ч) CV (галлон/мин)
50 87 102
65 148 173
80 312 364
100 456 532
125 750 876
150 1125 1313
200 1950 2277
250 3100 3619
300 4510 5265
350 6120 7145
400 8605 10046

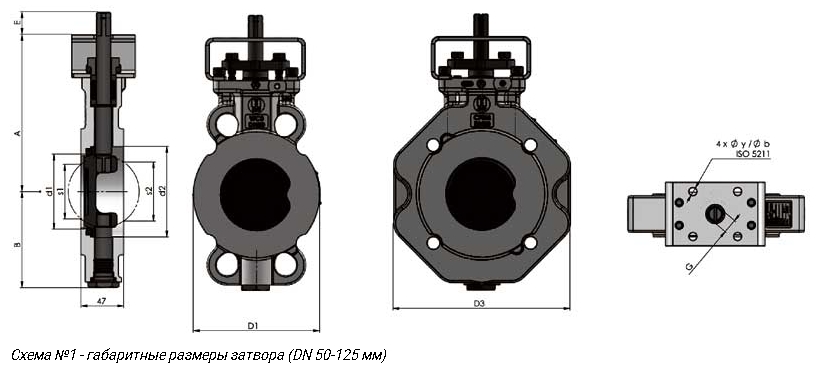

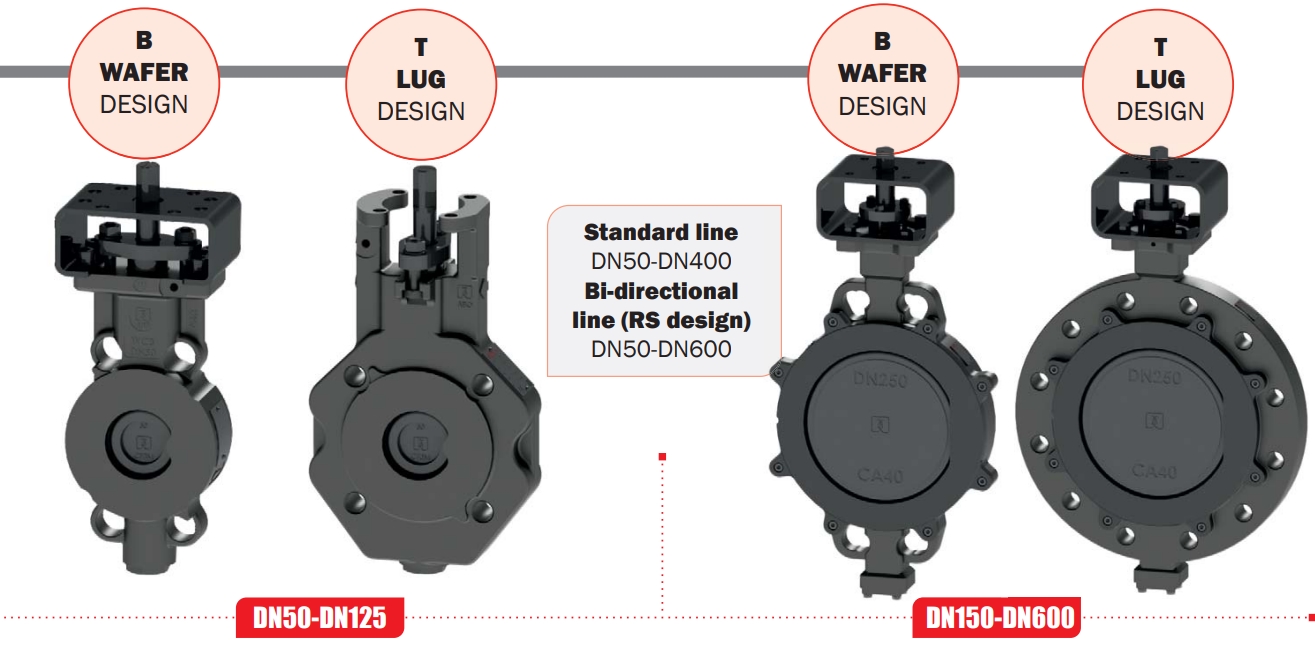

ГАБАРИТНЫЕ РАЗМЕРЫ (ММ) — DN 50-125

DN d1 d2 A B C D1 D3 S1 S2 E G ISO 5211 y b Вес WAFER (кг) Вес LUG (кг)
50 49 68 163 93 44 104 154 12 37 25 14 F07 9 70 5,1 7,3
65 65 82 170 100 47 123 178 39 55 25 14 F07 9 70 5,8 9,0
80 81 100 174 106 47 140 196 65 72 25 14 F07 9 70 6,8 10,1
100 100 123 206 123 53 163 225 85 91 25 14 F07 9 70 8,5 12,2
125 123 146 215 137 56 193 260 113 110 25 14 F07 9 70 11,8 16,5

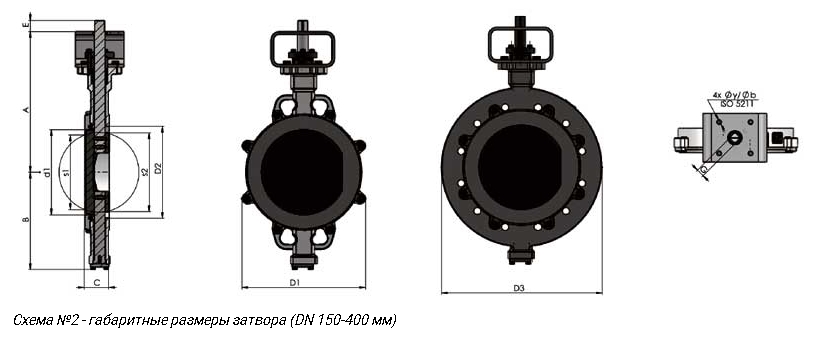

ГАБАРИТНЫЕ РАЗМЕРЫ (ММ) — DN 150-400

DN d1 d2 A B C D1 D3 S1 S2 E G ISO 5211 y b Вес WAFER (кг) Вес LUG (кг)
150 146 155 307 214 57 252 318 136 143 25 17 F10 11 102 21 28
200 194 204 339 246 61 307 381 185 193 25 17 F10 11 102 29 41
250 240 259 395 275 69 349 450 224 236 31 22 F12 13 125 46 70
300 287 309 460 313 79 393 521 270 284 31 27 F14 17 140 67 105
350 313 342 508 355 92 448 577 300 308 45 27 F16 22 165 91 140
400 364 405 556 402 103 542 657 342 360 58 36 F16 22 165 132 211

Размеры DN 500 — DN 800 предоставляются по запросу.

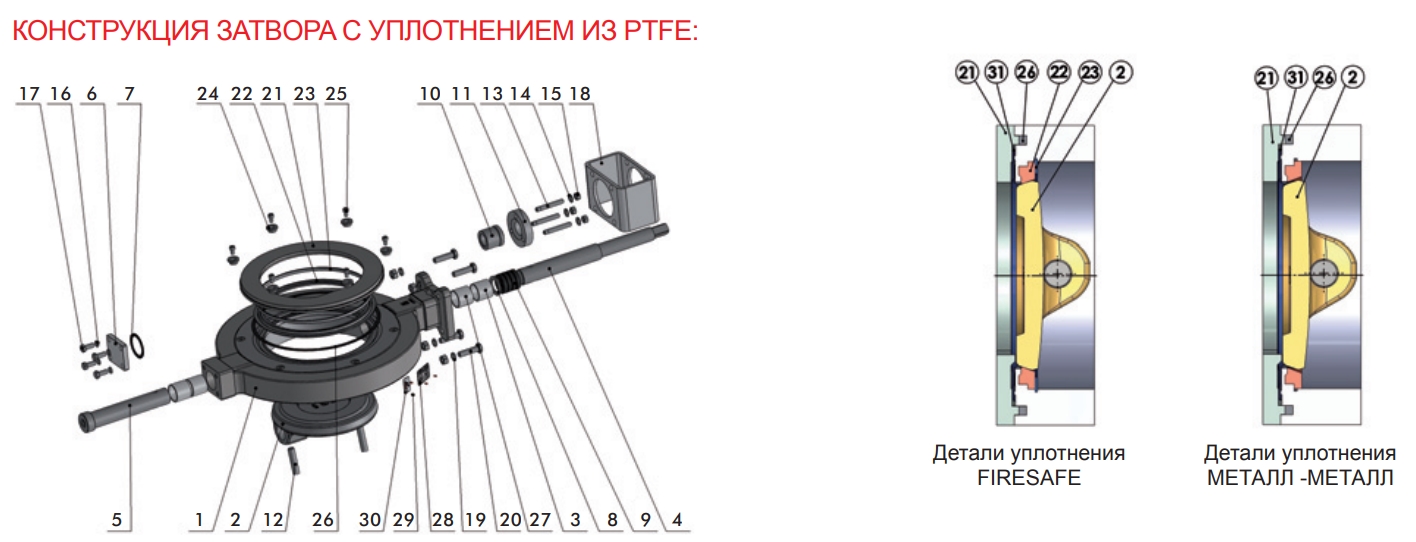

МАТЕРИАЛЫ КОНСТРУКЦИИ (СПЕЦИФИКАЦИЯ)

№ Наименование Материал
1 Корпус Нержавеющая сталь 1.4408 (CF8M) / Углеродистая сталь 1.0446, 1.0619, 1.0625 (A216 WCB) / Низкотемпературная углеродистая сталь 1.1156 (A352 LCC)
2 Диск DN 50-125: Нерж. сталь 1.4404 (AISI 316L); DN 150-300: Нерж. сталь 1.4401 (AISI 316) / 1.4021 (AISI 420); DN 350-800: Нерж. сталь 1.4408 (CF8M) / 1.4021 (AISI 420)
3 Уплотнение TP IGUS
4 Вал Нержавеющая сталь 1.4462 (A182 F51) / 1.4021 (AISI 420)
5 Цапфа DN 50-125: Нерж. сталь 1.4404 (AISI 316L) / 1.4021 (AISI 420); DN 150-800: Нерж. сталь 1.4462 (A182 F51) / 1.4021 (AISI 420)
6 Крышка DN 150: Нерж. сталь 1.4401 (AISI 316); DN 200-800: Нерж. сталь 1.4401 (AISI 316) / 1.0553 (A441)
7 Уплотнительная Графит
8 Шайба Нержавеющая сталь 1.4404 (AISI 316L)
9 Втулка Графит мин. 98%
10 Втулка нажимная Нержавеющая сталь 1.4401 (AISI 316)
11 Диск прижимной DN 50-125: Нерж. сталь 1.4404 (AISI 316L); DN 150-800: Нерж. сталь 1.4301 (AISI 304)
12 Штифт Нержавеющая сталь 1.4462 (A182 F51) / 1.4021 (AISI 420)
13 Шпилька Нержавеющая сталь A4
14-20 Крепеж, шайбы, гайки, болты Нержавеющая сталь A4 / Конструкционная сталь 1.0553 (A441)
21 Фланец DN 50-125: Нерж. сталь 1.4404 (AISI 316L); DN 150-800: Нерж. сталь 1.4401 (AISI 316) / 1.0553 (A441)
22 Уплотнение (Fire Safe/Metal-Metal) 2.4668 INCONEL 718 / Нерж. сталь 1.4401 + графит / PTFE + 25% стекловолокно / FIRE SAFE (PTFE + INCONEL)
23 Обруч Нержавеющая сталь 1.4404 (AISI 316L)
24 Втулка прижимная Нержавеющая сталь 1.4404 (AISI 316L)
25 Винт Нержавеющая сталь A4
26 Прокладка фланца 2.4668 INCONEL 718 (для металл-металл) / Графит мин. 98%
27 Втулка TP IGUS
28 Идентификационный щиток —
29 Заклепка Нержавеющая сталь A4
30 Щиток —
31 Уплотнение Inconel® (только для металл-металл и Fire-Safe)
