ABO VALVE 610T Dn 80 Pn 16 Затвор дисковый межфланцевый центрический промышленный с резьбовыми отверстиями с мягким уплотнением NBR, материал диска - латунь

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01816397
edit

Описание ABO cерия 600: Дисковые поворотные заслонки предназначены для перекрытия и регулирования потока рабочей среды. Применяются для различных рабочих условий, в зависимости от материала исполнения манжеты и диска.

Применение: Дисковые поворотные затворы серии 600 применяются для различных отраслей, таких как: общее и промышленное применение, питьевая вода, отопление, газ, вентиляция и кондиционирование.

Характеристика Значение
Исполнение В сквозные отверстия
Исполнение T резьбовые отверстия - под заказ
Возможности управления Ручная червячная передача
Класс герметичности А по ГОСТ 9544-2015
Тип присоединения по ГОСТ 33259-2015
Корпус Серый чугун EN-GJS-250-15 с эпоксидным покрытием
Шток нержавеющая сталь X20Cr13r
Цапфа нержавеющая сталь X20Cr13r
Втулка полиацетат Delrin, латунь

Стандарты

  • Проверка на герметичность:

    • EN 12266-1, Класс А
    • ISO 5208, класс А
  • Расстояние между лицами:
    • EN 558, Серия 20
    • ISO 5752, Серия 20
  • Фланцевое соединение:
    • EN 1092-1
  • Верхний фланец:
    • EN ISO 5211

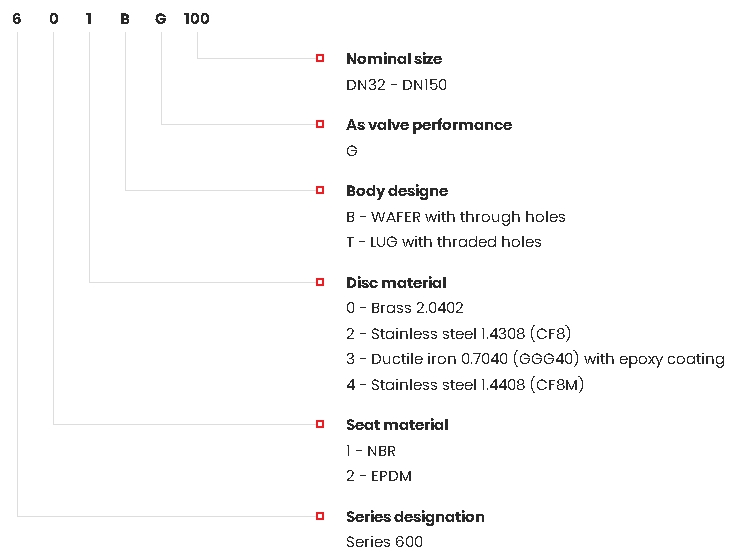

Обозначение типа

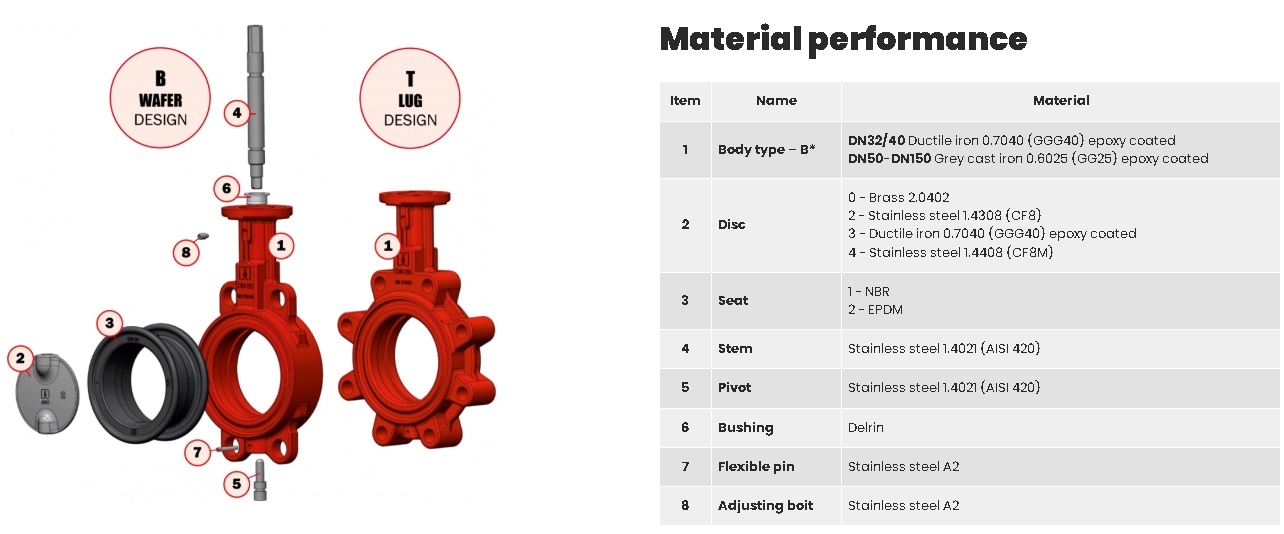

Спецификация материала

Характеристики 610T Dn 80 Pn 16

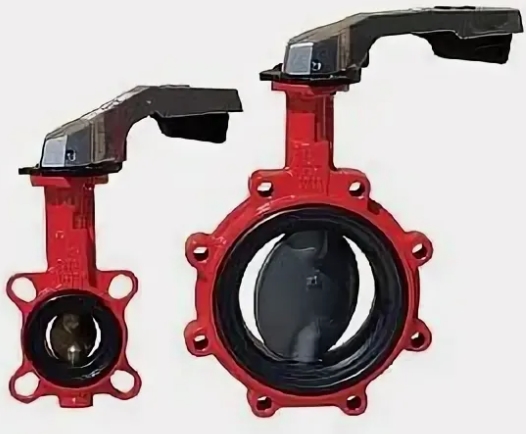

Промышленные поворотные задвижки серии ABO 600 с мягким уплотнением между фланцами. Разборные и простые в обслуживании.

  • Номинальный размер::
    • DN32 - DN150
  • Тип тела:
    • Тип WAFER со сквозными отверстиями,
    • тип LUG с резьбовыми отверстиями.
  • Рабочее давление:
    • 6 бар / 10 бар / 16 бар
  • Фланцевое соединение:
    • PN6 / PN10 / PN16 / Класс 150
  • Рабочая температура:
    • -10 °C / +125 °C
  • Рабочие материалы:
    • Питьевая вода, Сточные воды, Промышленные воды, Кондиционирование воздуха, Системы отопления, вентиляции и кондиционирования, Газ
  • Плотность:
    • Класс А
  • Материал тела:
    • Корпус «B» (ПЛАСТИНА): *) Корпус «T» (ПРОУШКА): DN32/40-DN150 Ковкий чугун 0.7040 (GGG40) с эпоксидным покрытием
    • DN32/40 Ковкий чугун 0.7040 (GGG40) с эпоксидным покрытием
    • DN50-DN150 Серый чугун 0.6025 (GG25) с эпоксидным покрытием
Параметр Значение
Тип Межфланцевые дисковые поворотные заборы (butterfly valves)
Серия 600
Диаметр (DN) 32 ÷ 200 мм (1"1/4 ÷ 8")
Рабочее давление PN6, PN10, PN16, Class 150
Температурный диапазон -10 °C ÷ +125 °C (EPDM), -10 °C ÷ +90 °C (NBR), 0 °C ÷ +80 °C (газ)
Присоединение Межфланцевое (wafer type) с через отверстия (B) или резьбовые (T)
Стандарты EN 12266-1, ISO 5208, EN 558, ISO 5752, EN 1092-1, EN ISO 5211, API 609
Привод Ручной (рычаг, редуктор), электропривод, пневмопривод
Газовая версия Да (DN32-150, 6 бар макс., NBR сиденье, 0 °C ÷ +80 °C)
Плавучий контроль Да (резервуарное управление уровнем)

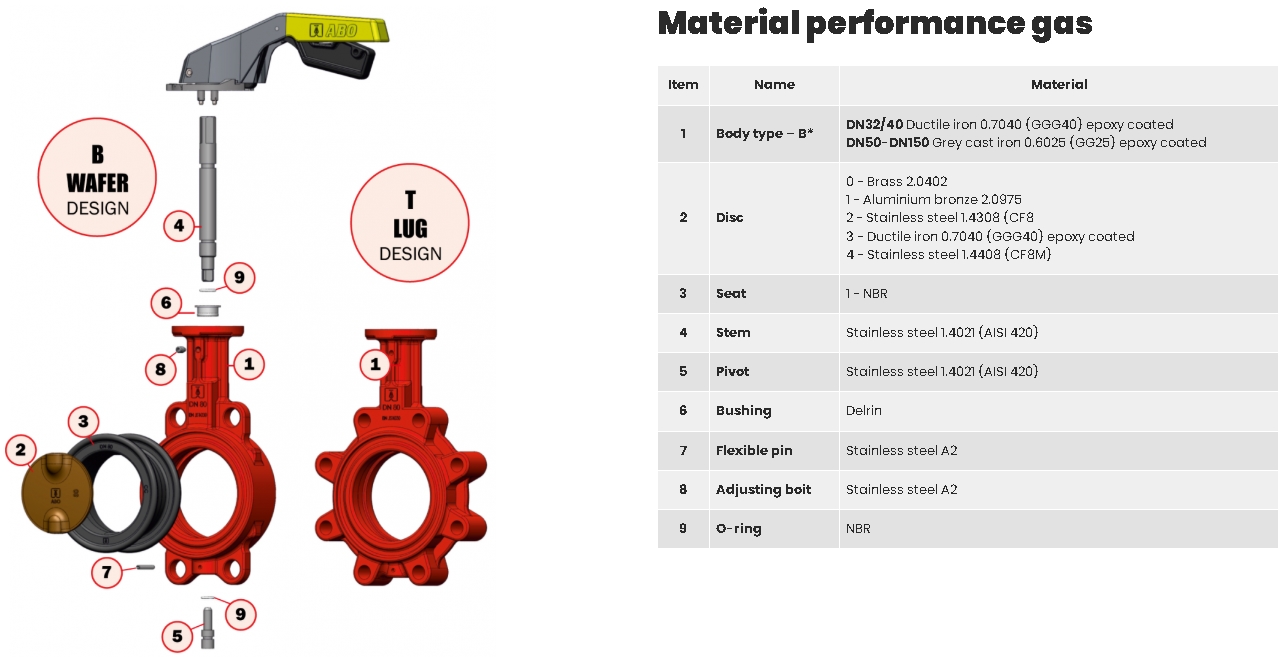

Материалы конструкции

Деталь Материал (варианты)
Корпус Чугун серый GG25 (DN50-150), Чугун высокопрочный GGG40 с эпоксидным покрытием (DN32-40 и T-версия)
Диск Латунь 2.0402, Нерж. сталь 1.4308 (CF8), Нерж. сталь 1.4408 (CF8M), Чугун GGG40 с эпоксидным покрытием
Сиденье NBR (1), EPDM (2), Viton (3), Metal (4)
Вал Нерж. сталь 1.4021 (AISI 420)
Пивот Нерж. сталь 1.4021 (AISI 420)
Втулка Delrin
Штифт Нерж. сталь A2
Болт регулировки Нерж. сталь A2
O-ring (газ) NBR

Размеры и массы (ISO фланец)

DN NPS A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) G (мм) Масса (B) кг Масса (T) кг
32 1"1/4 136 54 33 78 110 25 14 1,9 2,3
40 1"1/2 146 64 43 96 116 25 14 2,7 3,0
50 2" 153,5 72 46 113 131 25 14 3,2 3,7
65 2"1/2 163 89 52 128 173 25 14 3,7 4,8
80 3" 172,5 100 56 150 192 25 14 4,7 6,1
100 4" 192,5 112 56 184 235 29 18 6,7 9,2
125 5" 205 128 60 212 258 29 18 9,4 10,2
150 6" 234 128 60 212 258 29 18 9,4 10,2

Крутящие моменты (Nm) при 20 °C, EPDM сиденье, нерж. диск

DN PN6 PN10 PN16
32 8 10 12
40 10 12 15
50 15 20 25
65 20 30 38
80 25 38 46
100 38 55 70
125 55 80 100
150 70 100 130
  • Для NBR: умножить на 1,4
  • Для газа с абразивами: умножить на 1,35
  • Для Viton (FPM): умножить на 1,4

Допустимые среды

Среда Сиденье Диск Диапазон температур
Питьевая вода EPDM Любой -10 °C ÷ +125 °C
Горячая вода, отопление EPDM Любой -10 °C ÷ +125 °C
Природный газ, пропан, бутан NBR Латунь / нерж. 0 °C ÷ +80 °C
Воздух, кондиционирование EPDM Любой -10 °C ÷ +125 °C
Масла, жиры NBR Латунь / нерж. -10 °C ÷ +80 °C

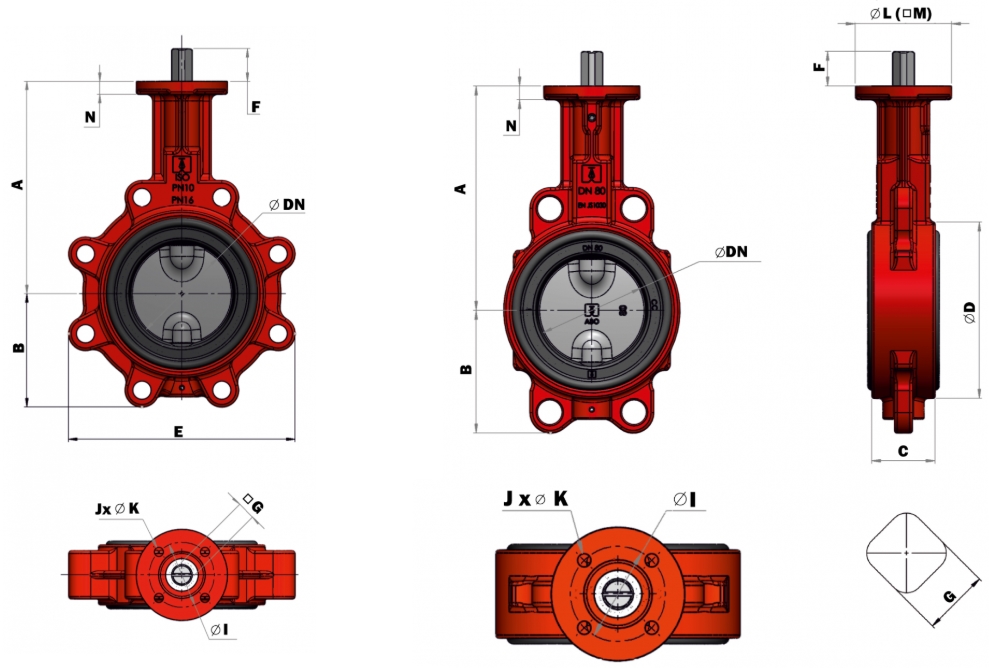

Основные размеры

DN 32/40 50 65 80 100 125 150
NPS 1¼“-1½“ 2“ 2½“ 3" 4" 5" 6"
Размеры клапанов A 136 146 153,5 163 172,5 192,5 205
B 54 64 72 89 100 112 128
C 33 43 46 46 52 56 56
D 78 96 113 128 150 184 212
E 110 116 131 173 192 235 258
Размеры концевого вала F 25 25 25 25 25 25 25
G 14 14 14 14 14 17 17
Размеры верхней полки I 50/70 50 50 50 50 70 70
J 4 4 4 4 4 4 4
K 7/9 7 7 7 7 9 9
L 70 70 70 70 - -
M 70 - - - - 105 105
N 8 8 8 8 8 9,5 9,5
Вес (кг) Ver. B 1,9 2,7 3,2 3,7 4,7 6,7 9,4
Ver. T 2,3 3,0 3,7 4,8 6,1 9,2 10,2
Фланец ISO F05/07 F05 F05 F05 F05 F07 F07

Параметры управления

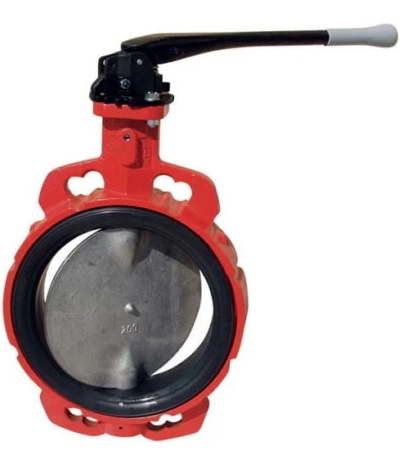

  • Рычаг управления
    • Для ручного управления мы предлагаем рычаг из углеродистой стали с соответствующим покрытием для повышения износостойкости и ударопрочности. Рычаг из нержавеющей стали — по запросу.

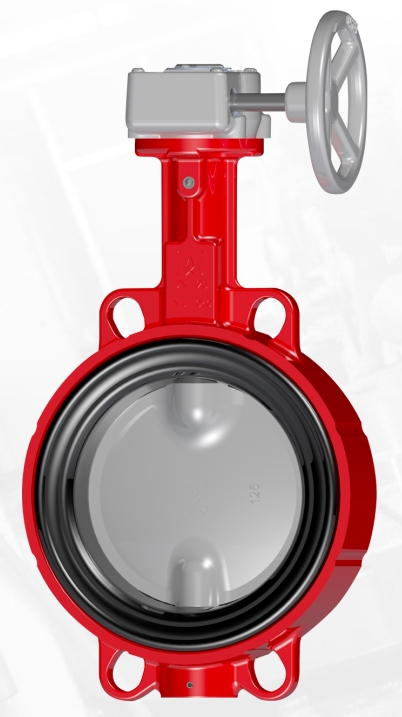

  • Механическая коробка передач с маховиком
    • Крышка механического редуктора изготовлена ​​из чугуна с соответствующей обработкой поверхности и степенью защиты IP67. Стопорные винты используются для регулировки конечного положения червячных редукторов. Редукторы могут быть оснащены системой блокировки с возможностью установки навесного замка. Червячные редукторы (а также ручные рычаги) могут быть оснащены датчиками конечного положения.
