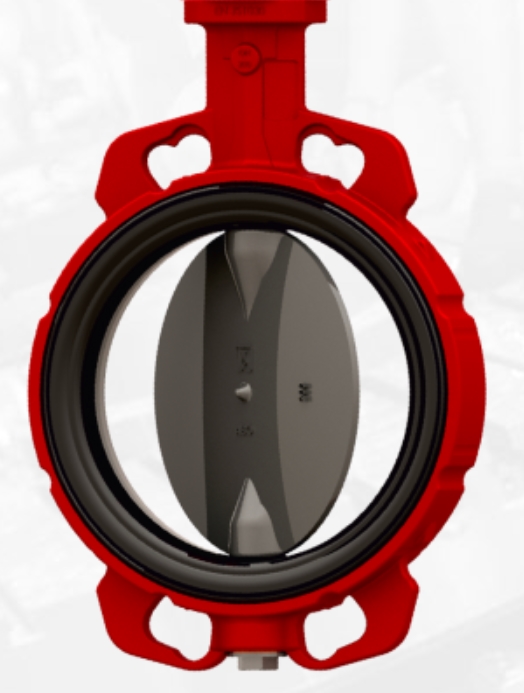

ABO VALVE 911B Dn 125 Pn 6 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - алюминиевая бронза

Серия ABO 911B – это лёгкая «wafer»-линейка центрических дисковых затворов для малых диаметров (DN 32-200 мм). В рамках семейства 900 она выполняет роль «компактного входа»: минимальный вес, низкое гидравлическое сопротивление и полная совместимость с международными стандартами – всё это позволяет использовать 911B везде, где нужна надёжная и недорогая запорная арматура.

Ключевые особенности

• Центрический диск – ось вращения совпадает с осью трубы; двухстороннее уплотнение обеспечивает 100 % герметичность класса А по EN 12266-1.
• Wafer-корпус – сквозные отверстия под болты; толщина и диаметры соответствуют серии 20 (EN 558/ISO 5752), что делает затвор взаимозаменяемым с любыми аналогичными изделиями.
• Малые габариты – длина корпуса минимальна, вес на 15-20 % ниже, чем у полноразмерных 910В/910Т.
• Удлинённая горловина – можно утеплять трубу, не снимая привода (требования к теплоизоляции отопительных систем).
• Blow-out-proof вал – штифт-фиксатор исключает выброс штока под давлением.
• ISO-фланец сверху – F05/F07 по ISO 5211; монтаж ручек, редукторов или приводов без переходников.

Диапазон применения

• Давление: PN 6, 10, 16 бар (Class 150).
• Температура: от –40 °С до +160 °С (зависит от манжеты).
• Среды: питьевая и техническая вода, сточные воды, пар, масла, нефтепродукты, природный газ, пищевые жидкости, соки, сыпучие материалы (цемент, гипс, угольная пыль), щелочи, слабые кислоты, морская вода.

Материалы

• Корпус: GGG-40 + эпоксидное покрытие RAL 2002 (80 µm), сталь WCB, нерж. сталь CF8M.
• Диск: GGG-40, CF8/CF8M, латунь, алюминиевая бронза.
• Вал: 1.4021 (AISI 420).
• Манжеты: NBR, EPDM (в т.ч. FDA и высокотемпературные), Viton, Silicone, Hypalon, Carboxylic-NBR, Epichlorohydrin, Flucast® – подбор под конкретную среду и температуру.

Управление

• Рукоятка – до DN 200.
• Ручной редуктор с маховиком.
• Пневмо- и электроприводы (24 В, 230 В, 400 В) – без дополнительных кронштейнов.
• Специальные опции: ATEX, удлинённые штоки, цепные редукторы, концевые выключатели.

Преимущества

• Компактность и вес – идеальны для ограниченного пространства и для пластиковых трубопроводов.
• Универсальность – один корпус покрывает PN 6-16 и Class 150.
• Быстрый монтаж/демонтаж – wafer-конструкция позволяет вынуть затвор без разборки всей линии.
• Низкое сопротивление потоку – высокие Kv/Cv и меньшие энергозатраты насосов.
• Широкий выбор манжет – от питьевой воды (DVGW, WRAS, FDA) до абразивных или морских сред.
• Полная стандартизация – взаимозаменяемость с любыми аналогичными wafer-затворами мировых производителей.

Область применения

• Водоснабжение и канализация, отопление и кондиционирование, химическая и нефтехимическая отрасли, пищевая и фармацевтическая промышленность, производство бумаги, энергетика, бассейны и аквариумы, морские системы, зоны с потенциально взрывоопасной атмосферой (ATEX).

Характеристики 911B Dn 125 Pn 6

СВОДНАЯ ТАБЛИЦА «911B» – основные параметры (тип B – Wafer, со сквозными отверстиями)

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ (тип 911B)

Пример: 911B-4-2 = Wafer, диск CF8M, манжета EPDM.

ДОПУСТИМЫЕ СРЕДЫ (в зависимости от манжеты)

СТАНДАРТЫ И СЕРТИФИКАТЫ

• Испытания: EN 12266-1 A, ISO 5208 A, API 598
• Длина: EN 558 / ISO 5752 – серия 20
• Фланцы: EN 1092-1, DIN 2631, ANSI B16.5 CL150
• Верхний фланец: ISO 5211 (F05/F07)
• PED 2014/68/EU, кат. I-III
• Опции: FDA, DVGW-GAS, ATEX (по запросу)

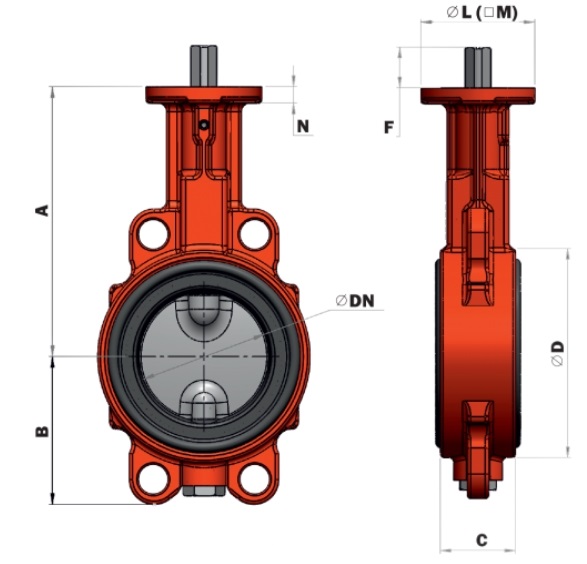

ГАБАРИТЫ И ВЕС (911B, PN 10-16, эпоксия)

КРУТЯЩИЕ МОМЕНТЫ (вода 20 °C, EPDM)

Коэффициенты запаса: EPDM ×1,2; NBR ×1,8; газ/абразив ×1,35.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Покрытия диска/корпуса: Rilsan, Halar, Amerlock, C3-C5 морские.
• Вакуум: bonded-манжета до 0,2 бар абс.
• ATEX: II 1/2 GD TX (по запросу).
• Удлинённые штоки, цепные редукторы, концевые выключатели, спец-приводы.
