ABO VALVE 911T Dn 250 Pn 10 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус с проушинами с резьбовыми отверстиями, материал диска - алюминиевая бронза

Серия ABO 911T – это «лёгкий lug»- вариант дисковых поворотных затворов для малых диаметров DN 32-200 мм. Она сохраняет все конструктивные особенности старшей серии 900, но в более компактном и лёгком исполнении: корпус с резьбовыми отверстиями позволяет устанавливать затвор на конец линии и демонтировать трубопровод без полного снятия арматуры, а минимальная длина по торцам и низкий вес делают 911T идеальным выбором для ограниченного пространства и пластиковых трубопроводов.

Основные характеристики

• Тип: центрический, межфланцевый (Lug) – резьбовые отверстия в корпусе.
• Диаметры: DN 32, 40, 50, 65, 80, 100, 125, 150, 200 мм (1 ¼" – 8").
• Давление: PN 6, 10, 16 бар (Class 150).
• Температура: –40 … +160 °С (зависит от манжеты).
• Герметичность: класс A по EN 12266-1 / ISO 5208 / API 598.
• Длина по торцам: серия 20 (EN 558/ISO 5752) – полная взаимозаменяемость с любыми wafer/lug-затворами.
• Верхний фланец: ISO 5211 F05 (DN 32-100) / F07 (DN 125-200).

Преимущества конструкции

• Lug-исполнение – можно ставить на конец линии и отсоединять трубу с одной стороны, не вырезая затвор.
• Минимальный вес и габариты – экономия места и опор, удобно при ремонте.
• Низкое гидравлическое сопротивление – разнесённая ось и профилированный диск дают высокие Kv/Cv.
• Полная стандартизация – заменяет любые аналогичные затворы без переделки трубопровода.
• Широкий выбор манжет – от питьевой воды (DVGW, WRAS, FDA) до абразивных или морских сред.
• Быстрая коммутация – поставляется со всеми типами приводов: рукоятка, редуктор, пневмо- или электропривод (24 В, 230 В, 400 В).

Материалы

• Корпус: высокопрочный чугун GGG-40 с эпоксидным покрытием RAL 2002 (80 µm), углеродистая сталь WCB, нержавеющая сталь CF8M.
• Диск: GGG-40, CF8/CF8M, латунь, алюминиевая бронза, Hastelloy, титан – возможны покрытия Rilsan / Halar.
• Вал: 1.4021 (AISI 420) – blow-out-proof штифт.
• Манжеты: NBR, EPDM (в т.ч. FDA и высокотемпературные), Viton, Silicone, Hypalon, Carboxylic-NBR, Epichlorohydrin, Flucast® – выбор под конкретную среду и температуру.

Допуски и сертификаты

• Испытания: EN 12266-1 A, ISO 5208 A, API 598
• Фланцы: EN 1092-1, DIN 2631, ANSI B16.5 CL150, JIS 5K/10K
• PED 2014/68/EU, кат. I-III
• Опции: FDA, DVGW-GAS, WRAS, ACS, ATEX II 1/2 GD TX (по запросу)

Область применения

Водоснабжение и канализация, отопление и кондиционирование, химическая и нефтехимическая промышленность, пищевая и фармацевтическая отрасли, производство бумаги, энергетика, бассейны и аквариумы, морские системы, зоны с потенциально взрывоопасной атмосферой.

Характеристики 911T Dn 250 Pn 10

СВОДНАЯ ТАБЛИЦА «911T» – основные параметры (тип T – Lug, резьбовые отверстия в корпусе)

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ (тип 911T)

ДОПУСТИМЫЕ СРЕДЫ (в зависимости от манжеты)

СТАНДАРТЫ И СЕРТИФИКАТЫ

• Испытания: EN 12266-1 A, ISO 5208 A, API 598
• Длина: EN 558-1/ISO 5752 – серия 20 (K1)
• Фланцы: EN 1092-1, DIN 2631, ANSI B16.5 CL150
• Конструкция: EN 593 + A1, API 609 Табл.2
• Верхний фланец: EN ISO 5211 (F05/F07)
• PED 2014/68/EU, кат. I-III
• Опции: FDA, DVGW-GAS, WRAS, ACS, ATEX (по запросу)

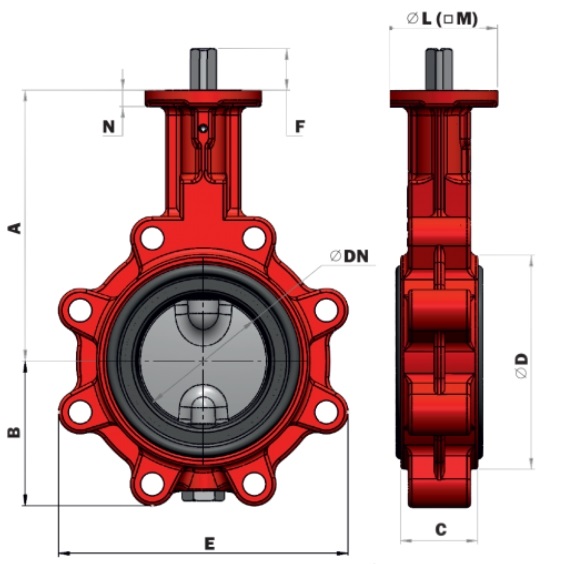

ГАБАРИТЫ И ВЕС (911T, PN 10-16, эпоксидное покрытие)

Примечания:

• Размеры даны в мм, масса – кг.
• ISO-фланцы привода: DN 32-100 – F05; 125-200 – F07.

КРУТЯЩИЕ МОМЕНТЫ (вода 20 °C, EPDM)

Коэффициенты запаса: EPDM ×1,2; NBR ×1,8; газ/абразив ×1,35.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Покрытия диска/корпуса: Rilsan 11, Halar, Amerlock, C3-C5 морские.
• Вакуум: bonded-манжета до 0,2 бар абс.
• ATEX: II 1/2 GD TX (по запросу).
• Удлинённые штоки, цепные редукторы, концевые выключатели, спец-приводы.
