ABO VALVE 913T Dn 100 Pn 6 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус с проушинами с резьбовыми отверстиями, материал диска - чугун

Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01817883
edit

Серия 913T – это пневматически управляемый межфланцевый (lug) центрический затвор линейки ABO 900.
Корпус с резьбовыми отверстиями позволяет разбирать трубопровод с одной стороны, устанавливать затвор в конце линии и использовать в системах с обратным потоком.
Диск из нержавеющей стали 1.4408 (CF8M), привод – поршневой, одно- или двустороннего действия, с NAMUR-интерфейсом для быстрого подключения соленоидных клапанов и позиционеров.

Доступные сертификаты и исполнения

Исполнение / Сертификат Описание
DVGW W 363-P Питьевая вода и газ
WRAS (UK), ACS (France) Питьевая вода
FDA 21 CFR §177.2600 Пищевые приложения
ATEX 2014/34/EU II 1/2GD TX (взрывозащита, кроме шахт)
PED 2014/68/EU Категория III, модуль B (оборудование под давлением)
TR CU 010/032 Таможенный союз (РФ, Казахстан, Беларусь)

Стандарты

Параметр Стандарт
Строительная длина EN 558-1, серия 20 / ISO 5752-20 / DIN 3202-K1
Испытание на герметичность EN 12266-1 класс A, ISO 5208 класс A, API 598, ГОСТ 9544-A
Конструкция затвора EN 593+A1 / API 609
Фланцевое соединение EN 1092-1, ASME B16.5/B16.47, DIN 2631, ГОСТ 12815-80
Верхний фланец привода EN ISO 5211

Пневмопривод (стандартная серия 95 ABO)

Параметр Значение
Тип Одностороннего (пружинный возврат) или двустороннего действия
Рабочее давление воздуха 2–10 бар
Управление Соленоидный клапан NAMUR (5/2, 5/3), позиционер, блок концевых выключателей
Температура окр. среды –25…+80 °C (NBR), –15…+160 °C (Viton), –30…+200 °C (металл-металл)
Присоединение Воздух – G1/4", ISO 5211 (F03…F25)
Защита IP67 (стандарт), IP68-69K (по запросу)
Крутящий момент 8–8000 Н·м (вся гамма)

Сферы применения

  • Водоснабжение и канализация (включая питьевую воду)
  • Отопление, вентиляция, кондиционирование
  • Химическая, нефтехимическая, пищевая промышленность
  • Производство бумаги, сахара, напитков
  • Транспорт сыпучих материалов (цемент, гипс, сажа)
  • Газораспределение, биогаз, пар, морская вода
  • Потенциально взрывоопасные зоны (ATEX)

Характеристики 913T Dn 100 Pn 6

Обозначение типа 913T – расшифровка

Позиция Обозначение Значение
1 9 Серия 900
2 1 Тип корпуса: 1 = Lug (с резьбовыми отверстиями)
3 3 Тип привода: 3 = Пневматический (поршневой)
4 T Материал диска: T = Нержавеющая сталь 1.4408 (CF8M)
5 - Материал манжета: не указан в обозначении, указывается отдельно

Технические характеристики ABO VALVE 913T

Параметр Значение
Серия 900
Модель 913T
Тип корпуса Lug (с резьбовыми отверстиями)
Диапазон DN 32–600 мм (1¼"–24")
Рабочее давление PN 6, PN 10, PN 16, Class 150
Температурный диапазон От -30°C до +150°C (в зависимости от материала манжета)
Тип привода Пневматический (одностороннего или двустороннего действия)
Конструкция Центрическая, разнесённый вал
Стандарт длины EN 558, серия 20 / ISO 5752, серия 20
Стандарт фланцев EN 1092-1, ASME B16.5, ГОСТ 12815-80
Верхний фланец По ISO 5211 (F05, F07, F10, F12, F14, F16 в зависимости от DN)
Герметичность Класс A по EN 12266-1, ISO 5208, API 598
Сертификаты DVGW (вода/газ), WRAS, ACS, ATEX, PED, FDA (по запросу)

Таблица материалов и рабочих сред

Материал манжеты Диапазон температур Применение
NBR -10°C…+90°C Вода, газ, масло, масляные среды
EPDM -25°C…+125°C Питьевая вода, отопление, пищевые продукты
EPDM-HT -20°C…+130°C Горячая вода, пищевые соки, сахарная промышленность
EPDM-FDA -10°C…+90°C Пищевая промышленность, соки, напитки
VITON (FPM) -15°C…+150°C Химия, масла, биодизель, агрессивные среды
Silicone (VMQ) -30°C…+150°C Пар, высокие температуры, пищевая промышленность
Hypalon (CSM) -15°C…+120°C Химия, озон, агрессивные среды
Carboxylic NBR -10°C…+100°C Абразивные масляные среды

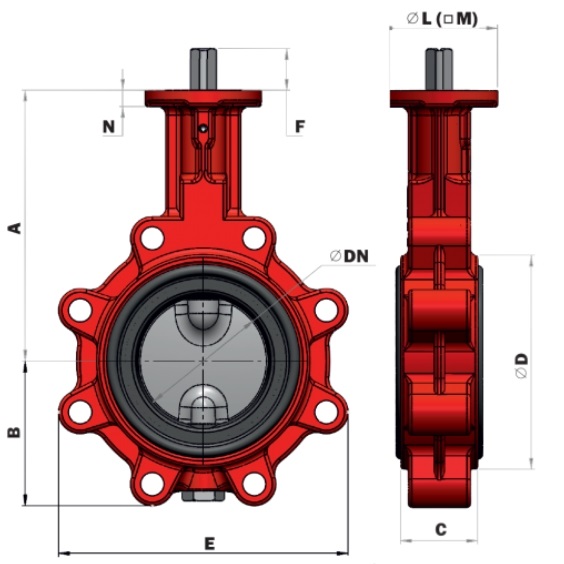

Габаритные и присоединительные размеры

DN (мм) A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) G (мм) Вес (кг) ISO фланец
32 136 54 33 78 110 25 14 2,3 F05/F07
40 136 54 43 78 110 25 14 2,3 F05/F07
50 146 64 46 96 115 25 14 3,0 F05
65 154 72 46 113 129 25 14 3,7 F05
80 163 89 46 128 150 25 17 4,8 F05
100 173 105 52 150 174 25 17 6,1 F05
125 193 119 56 184 204 25 17 9,2 F07
150 205 130 56 212 234 25 17 10,2 F07
200 234 166 60 268 319 25 22 15,3 F07
250 270 202 68 320 396 30 22 28,4 F10
300 310 237 78 378 465 30 22 41,2 F10
350 325 271 78 435 509 36 27 62,0 F12
400 365 314 102 488 590 36 27 96,3 F14
450 375 330 114 544 610 80 38 130 F14
500 485 368 127 590 682 80 42 149 F14
600 565 464 154 695 810 80 50 288 F16

Крутящие моменты (для EPDM, жидкости, 20°C)

DN Крутящий момент (Н·м) при PN 10
32 8
50 12
65 17
80 25
100 46
125 70
150 80
200 125
250 200
300 290
350 530
400 1200
450 1550
500 2050
600 2700
