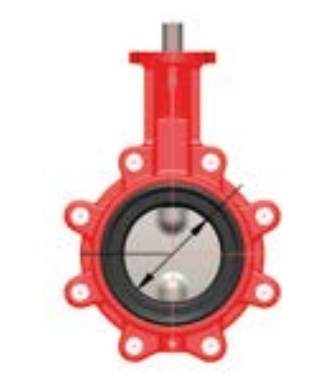

ABO VALVE 914T Dn 300 Pn 16 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь 1.4408

Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01818166
edit

Серия ABO 914T — это межфланцевые центрические дисковые затворы с резьбовыми отверстиями (Lug type) в корпусе, входящие в линейку ABO Valve 900. Они предназначены для надежной изоляции и регулирования потока в трубопроводных системах под давлением. Благодаря легкости монтажа, высокой герметичности и возможности автоматизации, затворы 914T широко применяются в водоснабжении, отоплении, химической и пищевой промышленности, а также в системах кондиционирования и вентиляции.

Основные особенности серии 914T:

Характеристика Описание
Исполнение корпуса T — с резьбовыми отверстиями (Lug) — позволяет монтировать в конце линии
Диапазон диаметров DN 32 – DN 600 (1¼" – 24")
Давление PN 6, PN 10, PN 16, Class 150
Температура От -30°C до +150°C (в зависимости от материала манжеты)
Конструкция Центрическая, двунаправленная
Уплотнение Манжетное (EPDM, NBR, FPM, Silicone, Hypalon и др.)
Герметичность Class A по EN 12266-1, ISO 5208, API 598
Строительная длина EN 558, серия 20 (ISO 5752, серия 20)
Верхний фланец ISO 5211 — совместимость с ручными, пневмо- и электроприводами
Материалы Корпус: GGG40, сталь, нерж. сталь
Диск: латунь, бронза, нерж. сталь, титан
Манжета: NBR, EPDM, FPM, Silicone и др.
Покрытие Эпоксидное RAL 2002 (80 мкм), по запросу: Rilsan, Halar, Amerlock

Преимущества серии 914T:

  • Lug-исполнение — возможность монтажа в конце линии и легкий демонтаж при обслуживании
  • 100% герметичность по стандартам EN 12266-1, ISO 5208, API 598
  • Возможность автоматизации — совместимость с ISO 5211 приводами
  • Широкий выбор материалов — подбор под конкретную среду и температуру
  • Сертификация:
    • DVGW — для питьевой воды и газа
    • FDA / ACS / WRAS — для пищевой промышленности
    • ATEX — для взрывоопасных зон (кроме шахт)
    • TR TS 010/032 — Таможенный союз

Характеристики 914T Dn 300 Pn 16

Общие технические характеристики серии 914T

Параметр Значение
Серия 900 (межфланцевые дисковые затворы)
Исполнение корпуса T — с резьбовыми отверстиями (Lug type)
Диапазон диаметров DN 32 – DN 600 (1¼" – 24")
Давление PN 6, PN 10, PN 16, Class 150
Температура От -30°C до +150°C (в зависимости от материала манжеты)
Конструкция Центрическая, двунаправленная
Уплотнение Манжетное (EPDM, NBR, FPM, Silicone, Hypalon и др.)
Герметичность Class A по EN 12266-1, ISO 5208, API 598
Строительная длина EN 558, серия 20 (ISO 5752, серия 20)
Верхний фланец ISO 5211 (F05, F07, F10, F12, F14, F16)
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нерж. сталь
Материал диска Латунь, алюминиевая бронза, нерж. сталь, GGG40, титан, Hastelloy
Материал вала Нерж. сталь 1.4021 (AISI 420)
Покрытие Эпоксидное RAL 2002 (80 мкм), по запросу: Rilsan, Halar, Amerlock

Обозначение типа и расшифровка (модель 914T)

Обозначение Расшифровка
9 Серия 900
1 Тип корпуса: 1 = межфланцевое исполнение
4 Материал диска: 4 = нержавеющая сталь 1.4408 (CF8M)
T Исполнение корпуса: T = с резьбовыми отверстиями (Lug)
  • 924T — диск из нерж. стали 1.4308 (CF8)
  • 934T — диск из чугуна GGG40
  • 914T — стандартное исполнение с диском из CF8M

Материалы компонентов

Позиция Название Материал
1 Корпус GGG40 + эпоксидное покрытие, WCB, CF8M, LCC, алюминий
2 Диск Латунь, алюминиевая бронза, нерж. сталь, GGG40, Hastelloy, титан
3 Манжета NBR, EPDM, FPM (Viton), Silicone, Epichlorohydrin, Hypalon и др.
4 Вал Нерж. сталь 1.4021 (AISI 420)
5 Цапфа Нерж. сталь 1.4021
6 Втулка Delrin (до DN300), латунь (от DN350)
7–13 Остальные детали Нерж. сталь A2/A4, Klingersil, NBR/EPDM/Viton O-rings

Температурные диапазоны по типу манжеты

Материал манжеты Температурный диапазон Применение
NBR -10°C … +90°C Вода, газ, масла
EPDM -25°C … +125°C Питьевая вода, пар, отопление
FPM (Viton) -15°C … +150°C Химия, масла, кислоты
Silicone (VMQ) -30°C … +150°C Пищевая промышленность
Hypalon (CSM) -25°C … +120°C Химия, озон, UV
Epichlorohydrin (ECO) -30°C … +70°C Масла, топливо

Управление и приводы

Тип управления Диапазон DN Крутящий момент (номинальный, при 10 бар, EPDM)
Рукоятка DN 32–200 8 – 100 Н·м
Редуктор DN 250–600 125 – 2700 Н·м
Пневмопривод DN 32–600 Односторонний / двусторонний
Электропривод DN 32–600 24 В, 230 В, 400 В, четвертьоборотные

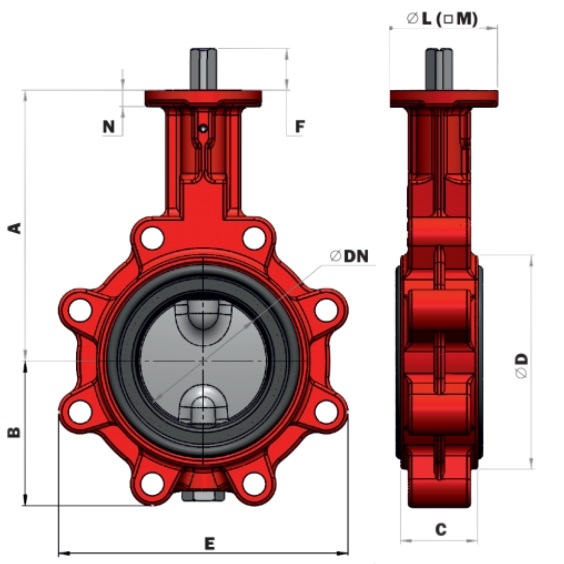

Габаритные размеры (DN 32–600, исполнение T — Lug)

DN A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) G (мм) H (мм) Вес (T), кг
32 136 54 33 78 110 25 14 50 2.3
40 136 54 33 78 110 25 14 50 2.3
50 146 64 46 96 115 25 14 50 3.0
65 154 72 46 113 129 25 14 50 3.7
80 163 89 52 128 174 25 17 50 4.8
100 172.5 105 52 150 174 25 17 70 6.1
125 193 119 56 184 204 25 17 70 9.2
150 205 130 56 212 234 25 17 70 10.2
200 234 166 60 268 319 25 22 102 15.3
250 270 202 68 320 396 30 22 125 28.4
300 310 237 78 378 465 30 22 125 41.2
350 325 271 78 435 509 36 27 140 62.0
400 365 314 102 488 590 36 27 140 96.3
450 375 330 114 544 610 80 38 165 130
500 485 368 127 590 682 80 42 165 149
600 565 464 154 695 810 80 50 165 288
