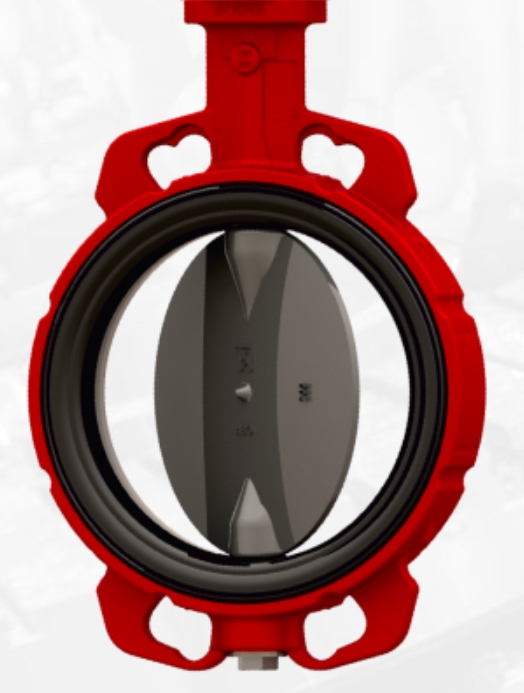

ABO VALVE 915B Dn 100 Pn 10 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - hastelloy

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01818219
edit

Серия ABO 915B — это специализированное исполнение межфланцевых дисковых затворов из линейки ABO Valve 900, предназначенное для работы в экстремально агрессивных средах. Отличительной особенностью серии является диск из Hastelloy — высоколегированного никелевого сплава, обладающего высокой коррозионной стойкостью в кислотных, щелочных и хлорсодержащих средах, включая морскую воду и химические растворы.

Области применения:

Отрасль Применение
Химическая промышленность Кислоты, щелочи, соляные растворы, хлорсодержащие среды
Морская вода Судовые системы, прибережные станции, десалинация
Нефтехимия Транспортировка агрессивных нефтепродуктов и добавок
Пищевая промышленность Среды с высокой коррозионной активностью (сертификаты FDA, EPDM)
Отопление и HVAC Системы с агрессивной водой или добавками
Водоочистка Установки с озоном, хлором, коагулянтами

Характеристики 915B Dn 100 Pn 10

Общие технические характеристики серии 915B

Параметр Значение
Серия 900 (межфланцевые дисковые затворы)
Исполнение корпуса B — со сквозными отверстиями (Wafer type)
Диапазон диаметров DN 32 – DN 600 (1¼" – 24")
Давление PN 6, PN 10, PN 16, Class 150
Температура От -30°C до +150°C (в зависимости от материала манжеты)
Конструкция Центрическая, двунаправленная
Уплотнение Манжетное (EPDM, NBR, FPM, Silicone, Hypalon и др.)
Герметичность Class A по EN 12266-1, ISO 5208, API 598
Строительная длина EN 558, серия 20 (ISO 5752, серия 20)
Верхний фланец ISO 5211 — совместимость с ручными, пневмо- и электроприводами
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нерж. сталь
Материал диска Латунь, алюминиевая бронза, нерж. сталь, GGG40, титан, Hastelloy
Материал вала Нерж. сталь 1.4021 (AISI 420)
Покрытие Эпоксидное RAL 2002 (80 мкм), по запросу: Rilsan, Halar, Amerlock

Обозначение типа и расшифровка (модель 915B)

Обозначение Расшифровка
9 Серия 900
1 Тип корпуса: 1 = межфланцевое исполнение
5 Материал диска: 5 = Hastelloy (стандарт для 915B)
B Исполнение корпуса: B = со сквозными отверстиями (Wafer)

Материалы компонентов

Позиция Название Материал
1 Корпус GGG40 + эпоксидное покрытие, WCB, CF8M, LCC, алюминий
2 Диск Hastelloy (стандарт)), латунь, алюминиевая бронза, нерж. сталь, титан
3 Манжета NBR, EPDM, FPM (Viton), Silicone, Epichlorohydrin, Hypalon и др.
4 Вал Нерж. сталь 1.4021 (AISI 420)
5 Цапфа Нерж. сталь 1.4021
6 Втулка Delrin (до DN300), латунь (от DN350)
7–13 Остальные детали Нерж. сталь A2/A4, Klingersil, NBR/EPDM/Viton O-rings

Температурные диапазоны по типу манжеты

Материал манжеты Температурный диапазон Применение
NBR -10°C … +90°C Вода, газ, масла
EPDM -25°C … +125°C Питьевая вода, пар, отопление
FPM (Viton) -15°C … +150°C Химия, масла, кислоты
Silicone (VMQ) -30°C … +150°C Пищевая промышленность
Hypalon (CSM) -25°C … +120°C Химия, озон, UV
Epichlorohydrin (ECO) -30°C … +70°C Масла, топливо

Управление и приводы

Тип управления Диапазон DN Крутящий момент (номинальный, при 10 бар, EPDM)
Рукоятка DN 32–200 8 – 100 Н·м
Редуктор DN 250–600 125 – 2700 Н·м
Пневмопривод DN 32–600 Односторонний / двусторонний
Электропривод DN 32–600 24 В, 230 В, 400 В, четвертьоборотные

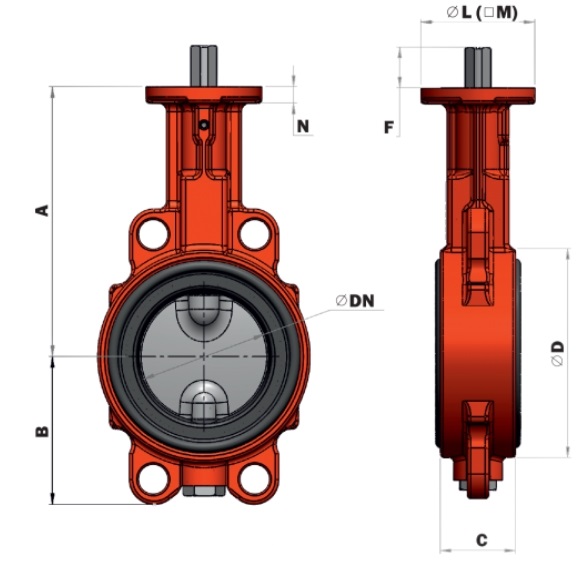

Габаритные размеры (DN 32–600, исполнение B — Wafer)

DN A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) G (мм) H (мм) Вес (B), кг
32 136 54 33 78 110 25 14 50 1.9
40 136 54 33 78 110 25 14 50 1.9
50 146 64 46 96 115 25 14 50 2.7
65 154 72 46 113 129 25 14 50 3.2
80 163 89 52 128 174 25 17 50 3.7
100 172.5 105 52 150 174 25 17 70 4.7
125 193 119 56 184 204 25 17 70 6.7
150 205 130 56 212 234 25 17 70 8.4
200 234 166 60 268 319 25 22 102 13.3
250 270 202 68 320 396 30 22 125 22.0
300 310 237 78 378 465 30 22 125 29.3
350 325 271 78 435 509 36 27 140 46.4
400 365 314 102 488 590 36 27 140 69.8
450 375 330 114 544 610 80 38 165 83.0
500 485 368 127 590 682 80 42 165 112
600 565 464 154 695 810 80 50 165 216
