ABO VALVE 916T Dn 150 Pn 10 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь 1.4539

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01818470
edit

Серия 916T — это lug-вариант центрических дисковых затворов линейки Series 900. Корпус имеет выступающие «ушки» с резьбовыми отверстиями, что позволяет притягивать фланцы непосредственно к затвору и при необходимости демонтировать трубопровод только с одной стороны. Исполнение обеспечивает полную двунаправленную герметичность и применимо в системах с обратным потоком.

Характеристики 916T Dn 150 Pn 10

Обозначение типа: расшифровка

Элемент обозначения Значение
9 Серия 900
16 Материал диска: нержавеющая сталь 1.4408 (CF8M)
T Исполнение корпуса: с резьбовыми отверстиями (Lug)

Технические характеристики ABO VALVE 916T

Параметр Значение
Тип затвора Межфланцевый дисковый (Lug-type)
Серия 900
Диапазон DN 32–600 мм
Рабочее давление PN 10, PN 16
Температура среды от -25 °C до +125 °C (в зависимости от материала манжеты)
Тип присоединения Межфланцевое, с резьбовыми отверстиями
Конструкция Центрическая, двунаправленная
Материал корпуса Высокопрочный чугун GGG40 с эпоксидным покрытием
Материал диска Нержавеющая сталь 1.4408 (CF8M)
Материал штока Нержавеющая сталь 1.4021 (AISI 420)
Материал манжеты NBR, EPDM, VITON (FPM), Silicone, Carboxylic NBR, Epichlorohydrin, HYPALON и др.
Уплотнение 3-уровневая система: основное, вторичное, третичное (O-кольца)
Тип привода Рукоятка, редуктор, пневмо- или электропривод (ISO 5211)
Герметичность EN 12266-1, класс A / ISO 5208, класс A / API 598
Строительная длина EN 558, серия 20 / ISO 5752, серия 20
Фланцевое соединение EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80
Верхний фланец EN ISO 5211
Покрытие корпуса Эпоксидное RAL 2002, 80 мкм (стандарт), по запросу: Rilsan, Halar, Amerlock, Interzone 954
Сертификаты DVGW (питьевая вода и газ), WRAS, FDA, ATEX, TR TS 010/032, PED, ISO 9001
Применение Водоснабжение, канализация, отопление, вентиляция, пищевая промышленность, химия, нефть, газ, морская вода и др.

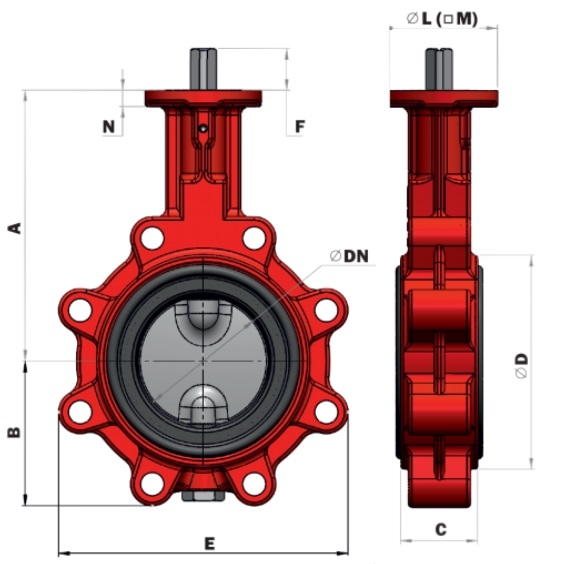

Габаритные и присоединительные размеры (DN 32–600)

DN A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) G (мм) H (мм) I (мм) J K Вес (кг)
32 136 54 33 78 110 25 14 50 50 4 7 2,3
40 136 54 43 78 110 25 14 50 50 4 7 2,3
50 146 64 46 96 115 25 14 50 70 4 7 3,0
65 163 72 46 113 129 25 17 50 70 4 9 3,7
80 172,5 89 52 128 150 25 17 50 70 4 9 4,8
100 192,5 105 56 150 174 25 17 50 102 4 10,5 6,1
125 205 119 56 184 204 25 22 50 102 4 14 9,2
150 234 130 60 212 234 25 22 50 125 4 18 10,2
200 270 166 68 268 319 30 22 70 140 4 18 15,3
250 310 202 78 320 396 30 27 70 140 4 22 28,4
300 325 237 78 378 465 36 27 70 165 4 22 41,2
350 365 271 102 435 509 36 27 102 165 4 23 62,0
400 375 314 114 488 590 80 38 102 165 4 23 96,3
450 485 330 127 544 610 80 42 125 140 4 27 130
500 565 368 154 590 682 80 50 140 140 4 27 149
600 565 464 154 695 810 80 50 140 165 4 27 288

Крутящие моменты (Nm) при рабочем давлении

DN 6 бар 10 бар 16 бар
32 8 9 10
40 11 12 14
50 15 17 20
65 20 25 30
80 38 46 55
100 55 70 85
125 70 80 100
150 100 125 150
200 160 200 220
250 235 290 380
300 480 530 580
350 750 1200 1650
400 1180 1550 2100
450 1380 2050 2700
500 2050 2700 3750
600 2050 2700 3750

Дополнительные опции

Опция Описание
ATEX Взрывозащищенное исполнение (Группа II, Кат. 1/2GD TX)
FDA Пищевое исполнение (манжета EPDM)
DVGW Сертификация для питьевой воды и газа
WRAS Сертификация для питьевой воды (UK)
Расширенный шток Для труднодоступных мест
Алюминиевый корпус Для бассейнов и пластиковых труб
Специальные покрытия Rilsan, Halar, Amerlock, Interzone 954 (для морской среды)
