ABO VALVE 917B Dn 125 Pn 10 Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - титан
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01818544

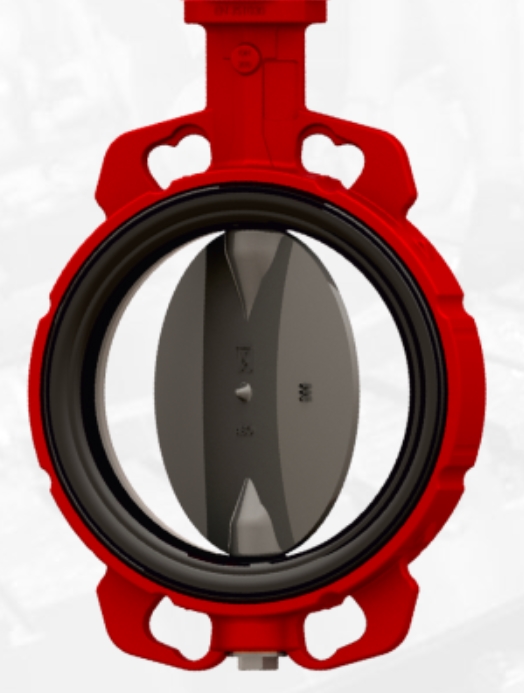

Серия 917B представляет собой центрический дисковый затвор линейки Series 900 в «wafer»-исполнении (со сквозными болтовыми отверстиями). Диск изготовлен из алюминиевой бронзы 2.0975 (C95800) – материал с высокой устойчивостью к морской воде, био-фоулированию и абразивным средам, что делает 917B оптимальным выбором для морских, портовых, судовых и химических установок.
Характеристики 917B Dn 125 Pn 10
Обозначение типа: расшифровка
| Элемент обозначения | Значение |
|---|---|
| 9 | Серия 900 |
| 17 | Материал диска: алюминиевая бронза 2.0975 (C95800) |
| B | Исполнение корпуса: со сквозными отверстиями (Wafer) |
Технические характеристики ABO VALVE 917B
| Параметр | Значение |
|---|---|
| Тип затвора | Межфланцевый дисковый (Wafer-type) |
| Серия | 900 |
| Диапазон DN | 32–600 мм |
| Рабочее давление | PN 10, PN 16 |
| Температура среды | от -40 °C до +150 °C (в зависимости от материала манжеты) |
| Тип присоединения | Межфланцевое, со сквозными отверстиями |
| Конструкция | Центрическая, двунаправленная |
| Материал корпуса | Высокопрочный чугун GGG40 с эпоксидным покрытием |
| Материал диска | Алюминиевая бронза 2.0975 (C95800) |
| Материал штока | Нержавеющая сталь 1.4021 (AISI 420) |
| Материал манжеты | NBR, EPDM, VITON (FPM), Silicone, Carboxylic NBR, Epichlorohydrin, HYPALON и др. |
| Уплотнение | 3-уровневая система: основное, вторичное, третичное (O-кольца) |
| Тип привода | Рукоятка, редуктор, пневмо- или электропривод (ISO 5211) |
| Герметичность | EN 12266-1, класс A / ISO 5208, класс A / API 598 |
| Строительная длина | EN 558, серия 20 / ISO 5752, серия 20 |
| Фланцевое соединение | EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80 |
| Верхний фланец | EN ISO 5211 |
| Покрытие корпуса | Эпоксидное RAL 2002, 80 мкм (стандарт), по запросу: Rilsan, Halar, Amerlock, Interzone 954 |
| Сертификаты | DVGW (питьевая вода и газ), WRAS, FDA, ATEX, TR TS 010/032, PED, ISO 9001 |
| Применение | Водоснабжение, канализация, отопление, вентиляция, пищевая промышленность, химия, нефть, газ, морская вода и др. |

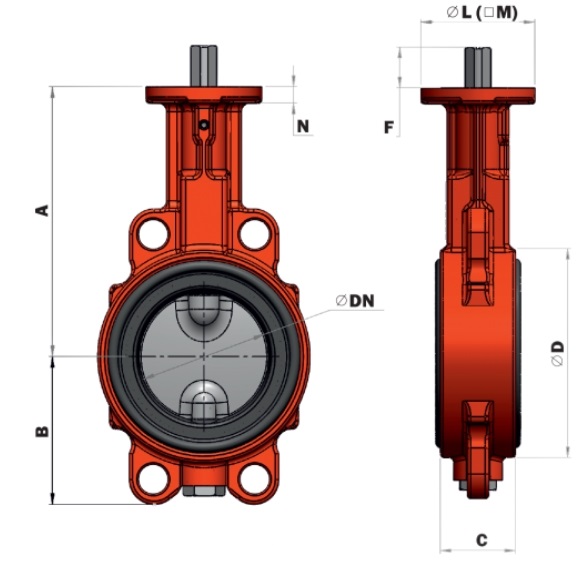

Габаритные и присоединительные размеры (DN 32–600)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | I (мм) | J | K | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | 50 | 4 | 7 | 1,9 |
| 40 | 136 | 54 | 43 | 78 | 110 | 25 | 14 | 50 | 50 | 4 | 7 | 1,9 |
| 50 | 146 | 64 | 46 | 96 | 115 | 25 | 14 | 50 | 70 | 4 | 7 | 2,7 |
| 65 | 163 | 72 | 46 | 113 | 129 | 25 | 17 | 50 | 70 | 4 | 9 | 3,2 |
| 80 | 172,5 | 89 | 52 | 128 | 150 | 25 | 17 | 50 | 70 | 4 | 9 | 3,7 |
| 100 | 192,5 | 105 | 56 | 150 | 174 | 25 | 17 | 50 | 102 | 4 | 10,5 | 4,7 |
| 125 | 205 | 119 | 56 | 184 | 204 | 25 | 22 | 50 | 102 | 4 | 14 | 6,7 |
| 150 | 234 | 130 | 60 | 212 | 234 | 25 | 22 | 50 | 125 | 4 | 18 | 8,4 |
| 200 | 270 | 166 | 68 | 268 | 319 | 30 | 22 | 70 | 140 | 4 | 18 | 13,3 |
| 250 | 310 | 202 | 78 | 320 | 396 | 30 | 27 | 70 | 140 | 4 | 22 | 22,0 |
| 300 | 325 | 237 | 78 | 378 | 465 | 36 | 27 | 70 | 165 | 4 | 22 | 29,3 |
| 350 | 365 | 271 | 102 | 435 | 509 | 36 | 27 | 102 | 165 | 4 | 23 | 46,4 |
| 400 | 375 | 314 | 114 | 488 | 590 | 80 | 38 | 102 | 165 | 4 | 23 | 69,8 |
| 450 | 485 | 330 | 127 | 544 | 610 | 80 | 42 | 125 | 140 | 4 | 27 | 83,0 |
| 500 | 565 | 368 | 154 | 590 | 682 | 80 | 50 | 140 | 140 | 4 | 27 | 112 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 140 | 165 | 4 | 27 | 216 |
Крутящие моменты (Nm) при рабочем давлении
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 40 | 11 | 12 | 14 |
| 50 | 15 | 17 | 20 |
| 65 | 20 | 25 | 30 |
| 80 | 38 | 46 | 55 |
| 100 | 55 | 70 | 85 |
| 125 | 70 | 80 | 100 |
| 150 | 100 | 125 | 150 |
| 200 | 160 | 200 | 220 |
| 250 | 235 | 290 | 380 |
| 300 | 480 | 530 | 580 |
| 350 | 750 | 1200 | 1650 |
| 400 | 1180 | 1550 | 2100 |
| 450 | 1380 | 2050 | 2700 |
| 500 | 2050 | 2700 | 3750 |
| 600 | 2050 | 2700 | 3750 |
Дополнительные опции
| Опция | Описание |
|---|---|
| ATEX | Взрывозащищенное исполнение (Группа II, Кат. 1/2GD TX) |
| FDA | Пищевое исполнение (манжета EPDM) |
| DVGW | Сертификация для питьевой воды и газа |
| WRAS | Сертификация для питьевой воды (UK) |
| Расширенный шток | Для труднодоступных мест |
| Алюминиевый корпус | Для бассейнов и пластиковых труб |
| Специальные покрытия | Rilsan, Halar, Amerlock, Interzone 954 (для морской среды) |
