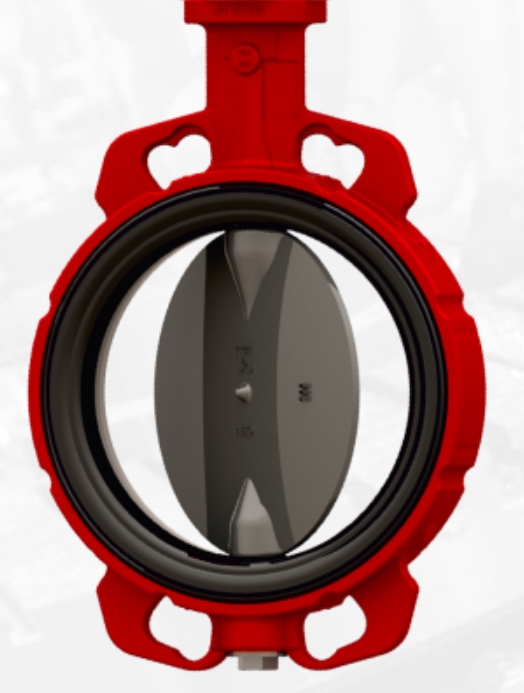

ABO VALVE 920B Dn 32 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - латунь
Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01818674
Серия ABO VALVE 920B — это межфланцевые дисковые затворы с концентрической конструкцией, предназначенные для широкого спектра промышленных применений, включая водоснабжение, канализацию, отопление, пищевую и химическую промышленность, а также работу с газом, морской водой и абразивными средами.
Обозначение типа ABO 920B – расшифровка
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 9 | Серия 900 |
| 2 | 2 | Тип корпуса (2 = межфланцевый, двойной фланец) |
| 3 | 4 | Материал диска (4 = нержавеющая сталь 1.4408 / CF8M) |
| 4 | B | Исполнение корпуса: B = со сквозными отверстиями (Wafer) |
Сертификаты и стандарты
| Стандарт/Сертификат | Описание |
|---|---|
| EN 12266-1 / ISO 5208 | Герметичность, класс A |
| EN 558, серия 20 / ISO 5752-20 | Строительная длина |
| EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 | Фланцевое соединение |
| EN ISO 5211 | Верхний фланец для привода |
| DVGW W 363-P | Питьевая вода и газ |
| WRAS | Питьевая вода (UK) |
| FDA | Пищевые приложения |
| ATEX | Взрывоопасные зоны (II 1/2 GD TX) |
| PED 2014/68/EU | Европейская директива о давлении |
Характеристики 920B Dn 32 Pn 10
Общие параметры серии 920B
| Параметр | Значение |
|---|---|
| Серия | 900 (920B) |
| Тип | Межфланцевый дисковый затвор |
| Диаметр (DN) | 32–1600 мм |
| Рабочее давление | PN6, PN10, PN16, Class 150 |
| Температура | -40°C до +150°C (в зависимости от материала манжеты) |
| Тип уплотнения | EPDM, NBR, VITON, Silicone, Hypalon, Epichlorohydrin и др. |
| Тип привода | Ручной, редуктор, пневмо-, электро-, цепной, специальный |
| Строительная длина | EN 558, серия 20 (ISO 5752, серия 20) |
| Фланцевое соединение | EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80 |
| Верхний фланец | ISO 5211 |
| Герметичность | EN 12266-1, класс A / ISO 5208, класс A / API 598 |
| Сертификаты | DVGW (вода/газ), WRAS, FDA, ATEX, PED, ACS |
Материалы компонентов
| Компонент | Материал |
|---|---|
| Корпус | Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий |
| Диск | Нержавеющая сталь 1.4408 (CF8M), латунь, алюминиевая бронза, чугун GGG40, титан, Hastelloy |
| Манжета | EPDM, NBR, VITON (FPM), Silicone (VMQ/MVQ), Hypalon (CSM), Epichlorohydrin (ECO) |
| Вал | Нержавеющая сталь 1.4021 (AISI 420) |
| Втулка | Delrin (до DN300), латунь (от DN350) |
| О-кольца | NBR, EPDM, VITON |

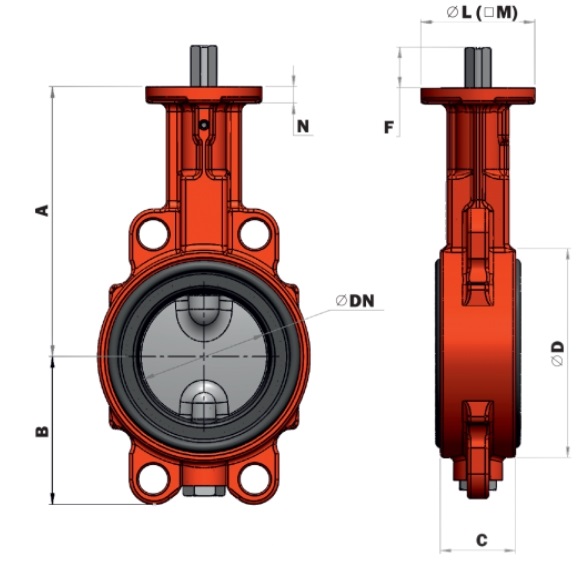

Размеры и вес (DN 32–600, тип B и T)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | Вес (кг) тип B | Вес (кг) тип T |
|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 | 2.3 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 | 2.3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 2.7 | 3.0 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 3.2 | 3.7 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 3.7 | 4.8 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 4.7 | 6.1 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 6.7 | 9.2 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 8.4 | 10.2 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 13.3 | 15.3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22.0 | 28.4 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 29.3 | 41.2 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 46.4 | 62.0 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 69.8 | 96.3 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 83.0 | 130.0 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 112.0 | 149.0 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 216.0 | 288.0 |
Размеры и вес (DN 700–1600, тип U)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | F (мм) | Вес (кг) |
|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 350 |
| 800 | 666 | 601 | 190 | 950 | 95 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 1080 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 1922 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 2350 |
Крутящие моменты (EPDM, жидкая среда, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 Нм | 9 Нм | 10 Нм |
| 50 | 11 Нм | 12 Нм | 14 Нм |
| 65 | 15 Нм | 17 Нм | 20 Нм |
| 80 | 20 Нм | 25 Нм | 30 Нм |
| 100 | 38 Нм | 46 Нм | 55 Нм |
| 125 | 55 Нм | 70 Нм | 85 Нм |
| 150 | 70 Нм | 80 Нм | 100 Нм |
| 200 | 100 Нм | 125 Нм | 150 Нм |
| 250 | 160 Нм | 200 Нм | 220 Нм |
| 300 | 235 Нм | 290 Нм | 380 Нм |
| 350 | 480 Нм | 530 Нм | 580 Нм |
| 400 | 750 Нм | 1200 Нм | 1650 Нм |
| 450 | 1180 Нм | 1550 Нм | 2100 Нм |
| 500 | 1380 Нм | 2050 Нм | 2700 Нм |
| 600 | 2050 Нм | 2700 Нм | 3750 Нм |
Допустимые материалы манжет по среде
| Материал | Температура | Среда |
|---|---|---|
| EPDM | -25°C…+125°C | Вода, питьевая вода, отопление, пищевые продукты |
| NBR | -10°C…+90°C | Газ, масло, топливо, абразивные среды |
| VITON | -15°C…+150°C | Кислоты, масла, биодизель |
| Silicone | -30°C…+150°C | Пар, высокотемпературные среды |
| Hypalon | -25°C…+120°C | Химикаты, кислоты, морская вода |
Исполнения по типу корпуса
| Тип | Обозначение | Описание |
|---|---|---|
| B | Wafer | Со сквозными отверстиями, межфланцевое исполнение |
| T | Lug | С резьбовыми отверстиями, можно применять для концевого монтажа |
| U | Double Flanged | Двухфланцевое исполнение, DN700–1600 |
| F | Double Flanged | Двухфланцевое исполнение, увеличенная длина (Series 13), DN50–2200 |
