ABO VALVE 920U Dn 800 Pn 6 Затвор дисковый межфланцевый центрический промышленный с уплотнением EPDM, корпус с двойным фланцем и короткой строительной длиной, материал диска - латунь

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01818837
edit

Серия ABO VALVE 920U — это двухфланцевый дисковый затвор (Double Flanged Butterfly Valve) с короткой строительной длиной (Series 20), предназначенный для надёжной изоляции и регулирования потока в крупных трубопроводных системах. Он монтируется между фланцами и обеспечивает 100% герметичность в обоих направлениях.

Характеристики 920U Dn 800 Pn 6

Обозначение типа ABO 920U – расшифровка

Позиция Обозначение Расшифровка
1 9 Серия 900
2 2 Тип корпуса (2 = двухфланцевый, серия 20)
3 0 Материал диска (0 = латунь 2.0402)
4 U Исполнение корпуса: U = двухфланцевый (Double Flanged, Series 20)

Общие параметры серии 920U

Параметр Значение
Серия 900 (920U)
Тип арматуры Двухфланцевый дисковый затвор (Double Flanged Butterfly Valve)
Конструкция Центрическая, разнесённая ось, концентрический диск
Исполнение корпуса U – двухфланцевый (Series 20, короткая строительная длина)
Диаметр (DN) 700–1600 мм (стандарт), до 2200 мм в исполнении F
Рабочее давление PN10, PN16 (PN6 и Class 150 по запросу)
Температура От -40°C до +150°C (в зависимости от материала манжеты)
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M)
Материал диска Латунь 2.0402 (по умолчанию), также доступны: алюминиевая бронза, нержавеющая сталь, титан, Hastelloy
Материал манжеты NBR, EPDM, VITON (FPM), Silicone (VMQ), Hypalon (CSM), Epichlorohydrin (ECO)
Привод Редуктор (стандарт), пневмо-, электро-, специальный
Герметичность Класс A по EN 12266-1 / ISO 5208 / API 598
Строительная длина EN 558, серия 20 (ISO 5752-20)
Фланцевое соединение EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80
Верхний фланец ISO 5211 (F25, F30, F35, F40)
Сертификаты DVGW, WRAS, FDA, ATEX, PED, ACS, ISO 9001

Материалы компонентов (стандартное исполнение 920U)

Компонент Материал
Корпус Чугун GGG40 с эпоксидным покрытием RAL 2002 (80 мкм)
Диск Латунь 2.0402 (UNS C38000)
Манжета EPDM (стандарт), NBR, VITON, Silicone и др. по запросу
Вал Нержавеющая сталь 1.4021 (AISI 420)
Втулка Бронза (от DN350)
О-кольца NBR, EPDM, VITON

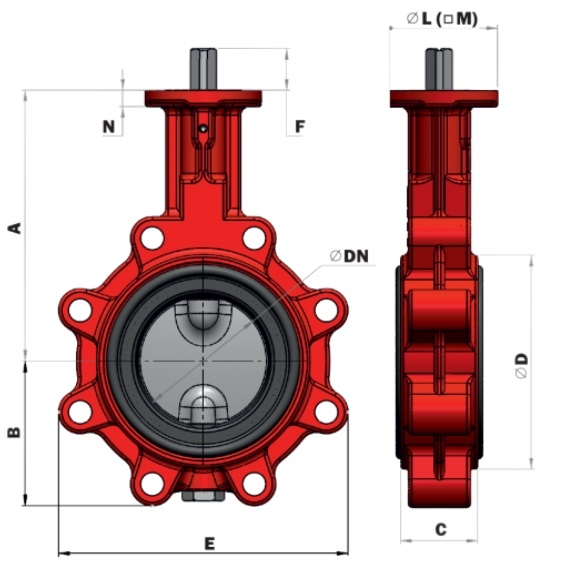

Размеры и вес (DN 700–1600, тип U – Double Flanged)

DN A (мм) B (мм) C (мм) D (мм) F (мм) Вес (кг)
700 629 537 165 840 95 350
800 666 601 190 950 95 580
900 720 656 203 1050 130 700
1000 800 720 216 1160 130 850
1200 940 844 254 1380 150 1080
1400 1009 1014 279 1590 150 1922
1600 1150 1045 318 1820 180 2350

Крутящие моменты (EPDM, жидкая среда, 20°C)

DN PN10 PN16
700 3500 Нм 4200 Нм
800 4500 Нм 5600 Нм
900 6000 Нм 7800 Нм
1000 8950 Нм 10800 Нм
1200 12600 Нм 19320 Нм
1400 18500 Нм 28000 Нм
1600 24400 Нм 40600 Нм

Допустимые материалы манжет по среде и температуре

Материал Температура Среда
EPDM -25°C…+125°C Вода, питьевая вода, отопление, пищевые продукты
NBR -10°C…+90°C Газ, масло, топливо, абразивные среды
VITON (FPM) -15°C…+150°C Кислоты, масла, биодизель, агрессивные химикаты
Silicone (VMQ) -30°C…+150°C Пар, высокотемпературные среды, пищевые приложения
Hypalon (CSM) -25°C…+120°C Химикаты, кислоты, морская вода
Epichlorohydrin (ECO) -30°C…+70°C Масло, топливо, газ

Исполнения и опции

Исполнение Описание
Редуктор Чугунный корпус, самоблокирующийся, IP67, с маховиком и ограничителями
Пневмопривод Одностороннего или двустороннего действия
Электропривод 24В, 230В, 400В, четвертьоборотные
Ограничители положения Механические и индуктивные
ATEX Для взрывоопасных зон (II 1/2 GD TX)
FDA / WRAS / DVGW Для питьевой воды и пищевых приложений

Сертификаты и стандарты

Стандарт/Сертификат Описание
EN 12266-1 / ISO 5208 / API 598 Герметичность, класс A
EN 558, серия 20 / ISO 5752-20 Строительная длина
EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 Фланцевое соединение
EN ISO 5211 Верхний фланец для привода
DVGW W 363-P Питьевая вода и газ
WRAS Питьевая вода (UK)
FDA Пищевые приложения
ATEX Взрывоопасные зоны
PED 2014/68/EU Европейская директива о давлении
ISO 9001 / 14001 / 45001 Системы управления качеством

Документы по 920U Dn 800 Pn 6
