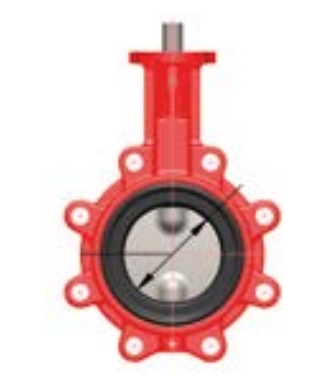

ABO VALVE 920U Dn 1200 Class 150 Затвор дисковый межфланцевый центрический промышленный с уплотнением EPDM, корпус с двойным фланцем и короткой строительной длиной, материал диска - латунь
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01818860
Серия ABO VALVE 920U — это двухфланцевый дисковый затвор (Double Flanged Butterfly Valve) с короткой строительной длиной (Series 20), предназначенный для надёжной изоляции и регулирования потока в крупных трубопроводных системах. Он монтируется между фланцами и обеспечивает 100% герметичность в обоих направлениях.
Характеристики 920U Dn 1200 Class 150
Обозначение типа ABO 920U – расшифровка
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 9 | Серия 900 |
| 2 | 2 | Тип корпуса (2 = двухфланцевый, серия 20) |
| 3 | 0 | Материал диска (0 = латунь 2.0402) |
| 4 | U | Исполнение корпуса: U = двухфланцевый (Double Flanged, Series 20) |
Общие параметры серии 920U
| Параметр | Значение |
|---|---|
| Серия | 900 (920U) |
| Тип арматуры | Двухфланцевый дисковый затвор (Double Flanged Butterfly Valve) |
| Конструкция | Центрическая, разнесённая ось, концентрический диск |
| Исполнение корпуса | U – двухфланцевый (Series 20, короткая строительная длина) |
| Диаметр (DN) | 700–1600 мм (стандарт), до 2200 мм в исполнении F |
| Рабочее давление | PN10, PN16 (PN6 и Class 150 по запросу) |
| Температура | От -40°C до +150°C (в зависимости от материала манжеты) |
| Материал корпуса | Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M) |
| Материал диска | Латунь 2.0402 (по умолчанию), также доступны: алюминиевая бронза, нержавеющая сталь, титан, Hastelloy |
| Материал манжеты | NBR, EPDM, VITON (FPM), Silicone (VMQ), Hypalon (CSM), Epichlorohydrin (ECO) |
| Привод | Редуктор (стандарт), пневмо-, электро-, специальный |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) |
| Фланцевое соединение | EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80 |
| Верхний фланец | ISO 5211 (F25, F30, F35, F40) |
| Сертификаты | DVGW, WRAS, FDA, ATEX, PED, ACS, ISO 9001 |
Материалы компонентов (стандартное исполнение 920U)
| Компонент | Материал |
|---|---|
| Корпус | Чугун GGG40 с эпоксидным покрытием RAL 2002 (80 мкм) |
| Диск | Латунь 2.0402 (UNS C38000) |
| Манжета | EPDM (стандарт), NBR, VITON, Silicone и др. по запросу |
| Вал | Нержавеющая сталь 1.4021 (AISI 420) |
| Втулка | Бронза (от DN350) |
| О-кольца | NBR, EPDM, VITON |

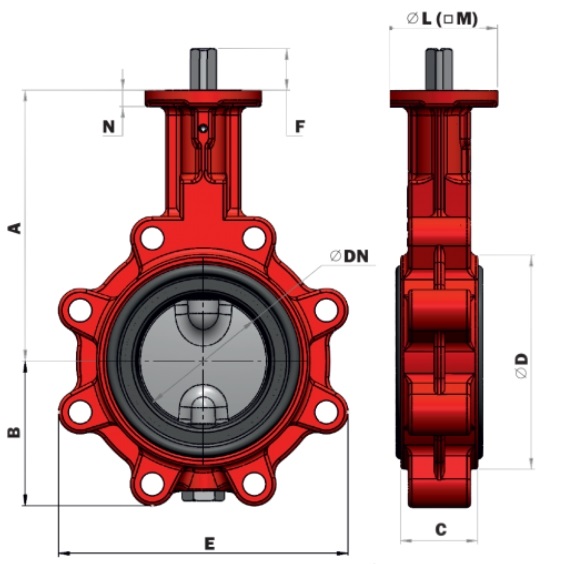

Размеры и вес (DN 700–1600, тип U – Double Flanged)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | F (мм) | Вес (кг) |
|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 350 |
| 800 | 666 | 601 | 190 | 950 | 95 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 1080 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 1922 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 2350 |
Крутящие моменты (EPDM, жидкая среда, 20°C)
| DN | PN10 | PN16 |
|---|---|---|
| 700 | 3500 Нм | 4200 Нм |
| 800 | 4500 Нм | 5600 Нм |
| 900 | 6000 Нм | 7800 Нм |
| 1000 | 8950 Нм | 10800 Нм |
| 1200 | 12600 Нм | 19320 Нм |
| 1400 | 18500 Нм | 28000 Нм |
| 1600 | 24400 Нм | 40600 Нм |
Допустимые материалы манжет по среде и температуре
| Материал | Температура | Среда |
|---|---|---|
| EPDM | -25°C…+125°C | Вода, питьевая вода, отопление, пищевые продукты |
| NBR | -10°C…+90°C | Газ, масло, топливо, абразивные среды |
| VITON (FPM) | -15°C…+150°C | Кислоты, масла, биодизель, агрессивные химикаты |
| Silicone (VMQ) | -30°C…+150°C | Пар, высокотемпературные среды, пищевые приложения |
| Hypalon (CSM) | -25°C…+120°C | Химикаты, кислоты, морская вода |
| Epichlorohydrin (ECO) | -30°C…+70°C | Масло, топливо, газ |
Исполнения и опции
| Исполнение | Описание |
|---|---|
| Редуктор | Чугунный корпус, самоблокирующийся, IP67, с маховиком и ограничителями |
| Пневмопривод | Одностороннего или двустороннего действия |
| Электропривод | 24В, 230В, 400В, четвертьоборотные |
| Ограничители положения | Механические и индуктивные |
| ATEX | Для взрывоопасных зон (II 1/2 GD TX) |
| FDA / WRAS / DVGW | Для питьевой воды и пищевых приложений |
Сертификаты и стандарты
| Стандарт/Сертификат | Описание |
|---|---|
| EN 12266-1 / ISO 5208 / API 598 | Герметичность, класс A |
| EN 558, серия 20 / ISO 5752-20 | Строительная длина |
| EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 | Фланцевое соединение |
| EN ISO 5211 | Верхний фланец для привода |
| DVGW W 363-P | Питьевая вода и газ |
| WRAS | Питьевая вода (UK) |
| FDA | Пищевые приложения |
| ATEX | Взрывоопасные зоны |
| PED 2014/68/EU | Европейская директива о давлении |
| ISO 9001 / 14001 / 45001 | Системы управления качеством |
