ABO VALVE 921B Dn 200 Pn Class 150 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - бронза
Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01818927

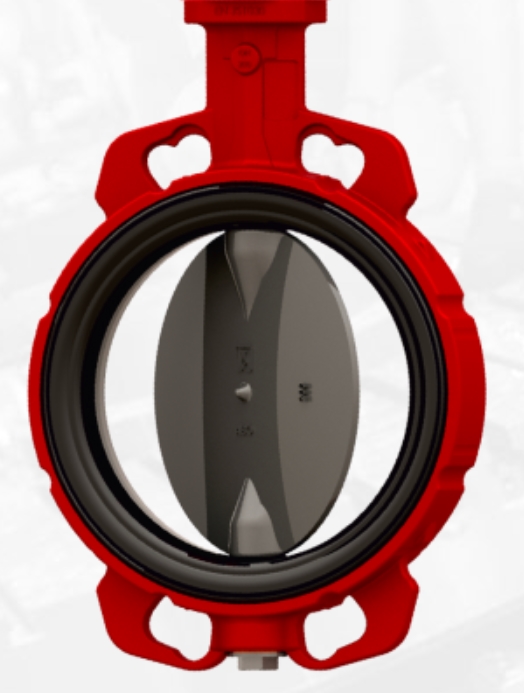

Серия ABO VALVE 921B — это межфланцевый дисковый затвор типа Wafer, в котором диск изготовлен из алюминиевой бронзы 2.0975 (C95800). Это делает его оптимальным выбором для морской воды, соленых растворов и других агрессивных сред, где требуется высокая коррозионная стойкость и надежная герметичность.
Характеристики 921B Dn 200 Pn Class 150
Обозначение типа ABO 921B – расшифровка
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 9 | Серия 900 |
| 2 | 2 | Тип корпуса (2 = межфланцевый, Wafer/Lug) |
| 3 | 1 | Материал диска (1 = алюминиевая бронза 2.0975 / C95800) |
| 4 | B | Исполнение корпуса: B = со сквозными отверстиями (Wafer) |
Общие параметры серии 921B
| Параметр | Значение |
|---|---|
| Серия | 900 (921B) |
| Тип арматуры | Межфланцевый дисковый затвор (Wafer type) |
| Конструкция | Центрическая, разнесённая ось, концентрический диск |
| Исполнение корпуса | B – Wafer (со сквозными отверстиями) |
| Диаметр (DN) | 32–600 мм |
| Рабочее давление | PN6, PN10, PN16, Class 150 |
| Температура | От -40°C до +150°C (в зависимости от материала манжеты) |
| Материал корпуса | Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий |
| Материал диска | Алюминиевая бронза 2.0975 (C95800) (по умолчанию), также доступны: латунь, нержавеющая сталь, чугун, титан, Hastelloy |
| Материал манжеты | NBR, EPDM, VITON (FPM), Silicone (VMQ), Hypalon (CSM), Epichlorohydrin (ECO) |
| Привод | Ручной (рукоятка), редуктор, пневмо-, электро-, специальный |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) |
| Фланцевое соединение | EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80 |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16) |
| Сертификаты | DVGW, WRAS, FDA, ATEX, PED, ACS, ISO 9001 |
Материалы компонентов (стандартное исполнение 921B)
| Компонент | Материал |
|---|---|
| Корпус | Чугун GGG40 с эпоксидным покрытием RAL 2002 (80 мкм) |
| Диск | Алюминиевая бронза 2.0975 (C95800) |
| Манжета | EPDM (стандарт), NBR, VITON, Silicone и др. по запросу |
| Вал | Нержавеющая сталь 1.4021 (AISI 420) |
| Втулка | Delrin (до DN300), латунь (от DN350) |
| О-кольца | NBR, EPDM, VITON |

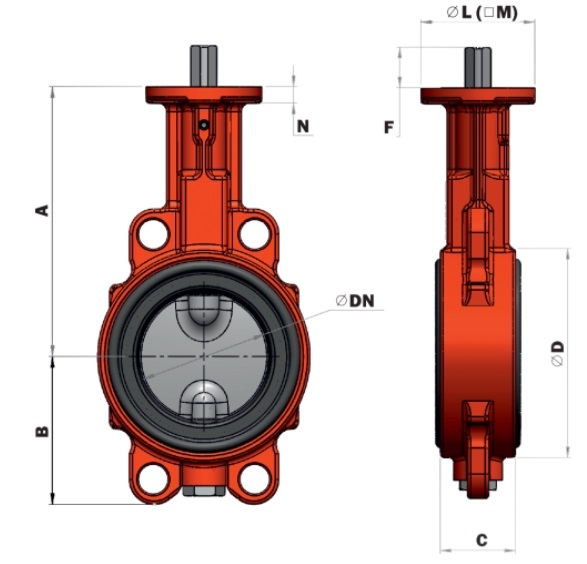

Размеры и вес (DN 32–600, тип B – Wafer)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | Вес (кг) тип B |
|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 2.7 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 3.2 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 3.7 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 4.7 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 6.7 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 8.4 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 13.3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22.0 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 29.3 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 46.4 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 69.8 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 83.0 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 112.0 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 216.0 |
Крутящие моменты (EPDM, жидкая среда, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 Нм | 9 Нм | 10 Нм |
| 50 | 11 Нм | 12 Нм | 14 Нм |
| 65 | 15 Нм | 17 Нм | 20 Нм |
| 80 | 20 Нм | 25 Нм | 30 Нм |
| 100 | 38 Нм | 46 Нм | 55 Нм |
| 125 | 55 Нм | 70 Нм | 85 Нм |
| 150 | 70 Нм | 80 Нм | 100 Нм |
| 200 | 100 Нм | 125 Нм | 150 Нм |
| 250 | 160 Нм | 200 Нм | 220 Нм |
| 300 | 235 Нм | 290 Нм | 380 Нм |
| 350 | 480 Нм | 530 Нм | 580 Нм |
| 400 | 750 Нм | 1200 Нм | 1650 Нм |
| 450 | 1180 Нм | 1550 Нм | 2100 Нм |
| 500 | 1380 Нм | 2050 Нм | 2700 Нм |
| 600 | 2050 Нм | 2700 Нм | 3750 Нм |
Допустимые материалы манжет по среде и температуре
| Материал | Температура | Среда |
|---|---|---|
| EPDM | -25°C…+125°C | Вода, питьевая вода, отопление, пищевые продукты |
| NBR | -10°C…+90°C | Газ, масло, топливо, абразивные среды |
| VITON (FPM) | -15°C…+150°C | Кислоты, масла, биодизель, агрессивные химикаты |
| Silicone (VMQ) | -30°C…+150°C | Пар, высокотемпературные среды, пищевые приложения |
| Hypalon (CSM) | -25°C…+120°C | Химикаты, кислоты, морская вода |
| Epichlorohydrin (ECO) | -30°C…+70°C | Масло, топливо, газ |
Исполнения и опции
| Исполнение | Описание |
|---|---|
| Ручной привод | Рукоятка с фиксатором положения |
| Редуктор | Чугунный корпус, самоблокирующийся, IP67, с маховиком и ограничителями |
| Пневмопривод | Одностороннего или двустороннего действия |
| Электропривод | 24В, 230В, 400В, четвертьоборотные |
| Ограничители положения | Механические и индуктивные |
| ATEX | Для взрывоопасных зон (II 1/2 GD TX) |
| FDA / WRAS / DVGW | Для питьевой воды и пищевых приложений |
Сертификаты и стандарты
| Стандарт/Сертификат | Описание |
|---|---|
| EN 12266-1 / ISO 5208 / API 598 | Герметичность, класс A |
| EN 558, серия 20 / ISO 5752-20 | Строительная длина |
| EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 | Фланцевое соединение |
| EN ISO 5211 | Верхний фланец для привода |
| DVGW W 363-P | Питьевая вода и газ |
| WRAS | Питьевая вода (UK) |
| FDA | Пищевые приложения |
| ATEX | Взрывоопасные зоны |
| PED 2014/68/EU | Европейская директива о давлении |
| ISO 9001 / 14001 / 45001 | Системы управления качеством |
