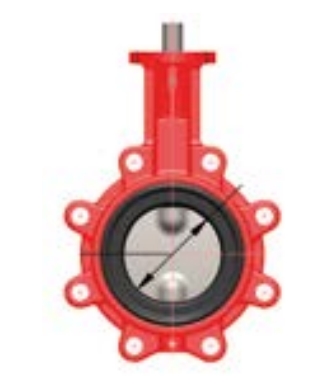

ABO VALVE 921T Dn 450 Pn 16 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус с проушинами с резьбовыми отверстиями, материал диска - бронза

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01819031
edit

Серия ABO VALVE 921T — это межфланцевый дисковый затвор типа Lug, в котором диск изготовлен из алюминиевой бронзы 2.0975 (C95800). Это делает его оптимальным выбором для морской воды, соленых растворов и других агрессивных сред, где требуется высокая коррозионная стойкость, надежная изоляция потока и возможность обслуживания без демонтажа трубопровода.

Характеристики 921T Dn 450 Pn 16

Обозначение типа ABO 921T – расшифровка

Позиция Обозначение Расшифровка
1 9 Серия 900
2 2 Тип корпуса (2 = межфланцевый, Lug)
3 1 Материал диска (1 = алюминиевая бронза 2.0975 / C95800)
4 T Исполнение корпуса: T = с резьбовыми отверстиями (Lug)

Общие параметры серии 921T

Параметр Значение
Серия 900 (921T)
Тип арматуры Межфланцевый дисковый затвор (Lug type)
Конструкция Центрическая, разнесённая ось, концентрический диск
Исполнение корпуса T – Lug (с резьбовыми отверстиями)
Диаметр (DN) 32–600 мм
Рабочее давление PN6, PN10, PN16, Class 150
Температура От -40°C до +150°C (в зависимости от материала манжеты)
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий
Материал диска Алюминиевая бронза 2.0975 (C95800) — стандарт для 921T
Материал манжеты NBR, EPDM, VITON (FPM), Silicone (VMQ), Hypalon (CSM), Epichlorohydrin (ECO)
Привод Ручной (рукоятка), редуктор, пневмо-, электро-, специальный
Герметичность Класс A по EN 12266-1 / ISO 5208 / API 598
Строительная длина EN 558, серия 20 (ISO 5752-20)
Фланцевое соединение EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80
Верхний фланец ISO 5211 (F05, F07, F10, F12, F14, F16)
Сертификаты DVGW, WRAS, FDA, ATEX, PED, ACS, ISO 9001

Материалы компонентов (стандартное исполнение 921T)

Компонент Материал
Корпус Чугун GGG40 с эпоксидным покрытием RAL 2002 (80 мкм)
Диск Алюминиевая бронза 2.0975 (C95800)
Манжета EPDM (стандарт), NBR, VITON, Silicone и др. по запросу
Вал Нержавеющая сталь 1.4021 (AISI 420)
Втулка Delrin (до DN300), латунь (от DN350)
О-кольца NBR, EPDM, VITON

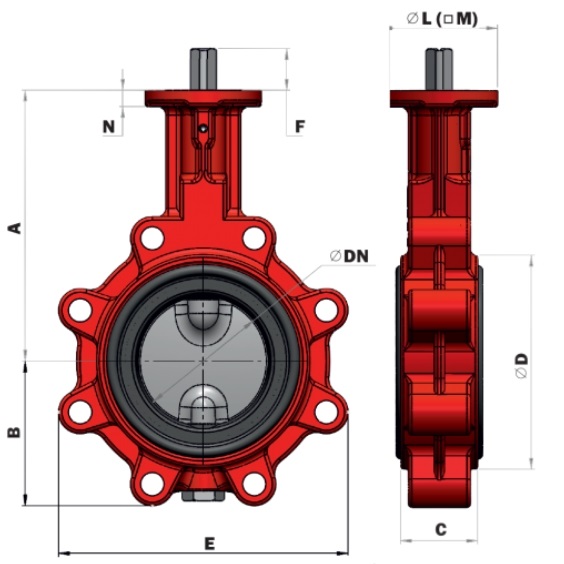

Размеры и вес (DN 32–600, тип T – Lug)

DN A (мм) B (мм) C (мм) D (мм) E (мм) F (мм) Вес (кг) тип T
32 136 54 33 78 110 25 2.3
40 136 54 33 78 110 25 2.3
50 146 64 43 96 115 25 3.0
65 154 72 46 113 129 25 3.7
80 163 89 46 128 174 25 4.8
100 173 105 52 150 204 25 6.1
125 193 119 56 184 234 25 9.2
150 205 130 56 212 255 25 10.2
200 234 166 60 268 319 25 15.3
250 270 202 68 320 396 30 28.4
300 310 237 78 378 465 30 41.2
350 325 271 78 435 509 36 62.0
400 365 314 102 488 590 36 96.3
450 375 330 114 544 610 80 130.0
500 485 368 127 590 682 80 149.0
600 565 464 154 695 810 80 288.0

Крутящие моменты (EPDM, жидкая среда, 20°C)

DN 6 бар 10 бар 16 бар
32/40 8 Нм 9 Нм 10 Нм
50 11 Нм 12 Нм 14 Нм
65 15 Нм 17 Нм 20 Нм
80 20 Нм 25 Нм 30 Нм
100 38 Нм 46 Нм 55 Нм
125 55 Нм 70 Нм 85 Нм
150 70 Нм 80 Нм 100 Нм
200 100 Нм 125 Нм 150 Нм
250 160 Нм 200 Нм 220 Нм
300 235 Нм 290 Нм 380 Нм
350 480 Нм 530 Нм 580 Нм
400 750 Нм 1200 Нм 1650 Нм
450 1180 Нм 1550 Нм 2100 Нм
500 1380 Нм 2050 Нм 2700 Нм
600 2050 Нм 2700 Нм 3750 Нм

Допустимые материалы манжет по среде и температуре

Материал Температура Среда
EPDM -25°C…+125°C Вода, питьевая вода, отопление, пищевые продукты
NBR -10°C…+90°C Газ, масло, топливо, абразивные среды
VITON (FPM) -15°C…+150°C Кислоты, масла, биодизель, агрессивные химикаты
Silicone (VMQ) -30°C…+150°C Пар, высокотемпературные среды, пищевые приложения
Hypalon (CSM) -25°C…+120°C Химикаты, кислоты, морская вода
Epichlorohydrin (ECO) -30°C…+70°C Масло, топливо, газ

Исполнения и опции

Исполнение Описание
Ручной привод Рукоятка с фиксатором положения
Редуктор Чугунный корпус, самоблокирующийся, IP67, с маховиком и ограничителями
Пневмопривод Одностороннего или двустороннего действия
Электропривод 24В, 230В, 400В, четвертьоборотные
Ограничители положения Механические и индуктивные
ATEX Для взрывоопасных зон (II 1/2 GD TX)
FDA / WRAS / DVGW Для питьевой воды и пищевых приложений

Сертификаты и стандарты

Стандарт/Сертификат Описание
EN 12266-1 / ISO 5208 / API 598 Герметичность, класс A
EN 558, серия 20 / ISO 5752-20 Строительная длина
EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 Фланцевое соединение
EN ISO 5211 Верхний фланец для привода
DVGW W 363-P Питьевая вода и газ
WRAS Питьевая вода (UK)
FDA Пищевые приложения
ATEX Взрывоопасные зоны
PED 2014/68/EU Европейская директива о давлении
ISO 9001 / 14001 / 45001 Системы управления качеством
