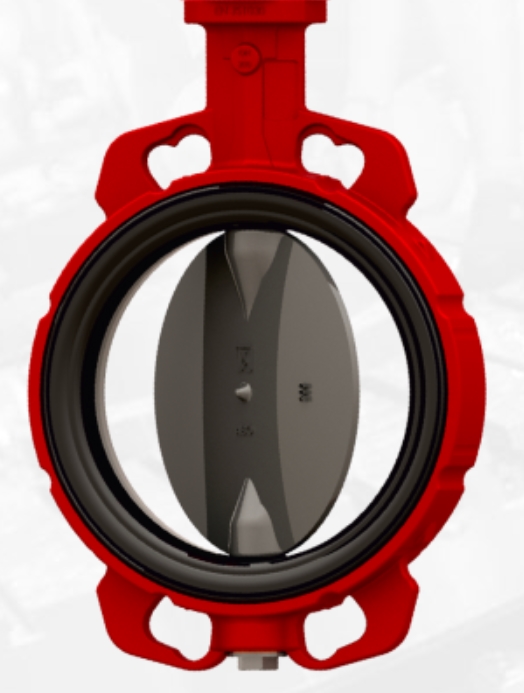

ABO VALVE 924B Dn 125 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь 1.4408

Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01819395
edit

Описание серии ABO VALVE 924B (все исполнения: 924B – Wafer, 924T – Lug, 924U – Double Flanged)

Центрические дисковые затворы Series 900 типа 924B предназначены для надежной остановки или регулирования потока воды, газа, пара, масел, химикатов и сыпучих сред. Выпускаются в трёх корпусных версиях: Wafer (924B), Lug (924T) и Double Flanged (924U), охватывая диапазон DN 32-1600 и давления PN 6/10/16, Class 150.

Характеристики 924B Dn 125 Pn 10

Технические характеристики ABO VALVE 924B (Серия 900)

Параметр Значение
Серия 900
Модель 924B
Исполнение корпуса B – Wafer (сквозные отверстия), T – Lug (резьбовые отверстия), U – Double Flanged (двойной фланец)
Диапазон диаметров DN 32 – DN 1600 (B/T: DN 32–600, U: DN 700–1600)
Рабочее давление PN 6, PN 10, PN 16, Class 150
Температурный диапазон От -40°C до +150°C (в зависимости от манжеты)
Присоединение Межфланцевое (EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80)
Материал корпуса Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий
Материал диска Латунь, алюминиевая бронза, нержавеющая сталь 1.4308/1.4408, чугун GGG40, Hastelloy, титан, углеродистая сталь WCB
Материал манжеты NBR, EPDM, EPDM-FDA, EPDM-DVGW, VITON (FPM), Silicone, Hypalon, Carboxylic NBR, Epichlorohydrin
Материал вала Нержавеющая сталь 1.4021 (AISI 420)
Уплотнение Трёхуровневая система: основное + вторичное + O-кольца
Покрытие корпуса Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954
Испытания на герметичность EN 12266-1, ISO 5208, API 598, ГОСТ 9544-2015, Class A
Строительная длина EN 558, серия 20 (ISO 5752-20)
Верхний фланец ISO 5211 (F05, F07, F10, F12, F14, F16, F25, F30, F35)
Приводы Рукоять, редуктор, пневмопривод, электропривод (24В, 230В, 400В), специальные (Auma, Regada, Valpes)
Сертификаты DVGW, WRAS, ACS, FDA, ATEX, TR TS 010/032, PED 2014/68/EU
Применение Вода, газ, пар, масло, химикаты, пищевая промышленность, морская вода, сточные воды, сыпучие материалы, биогаз, биодизель

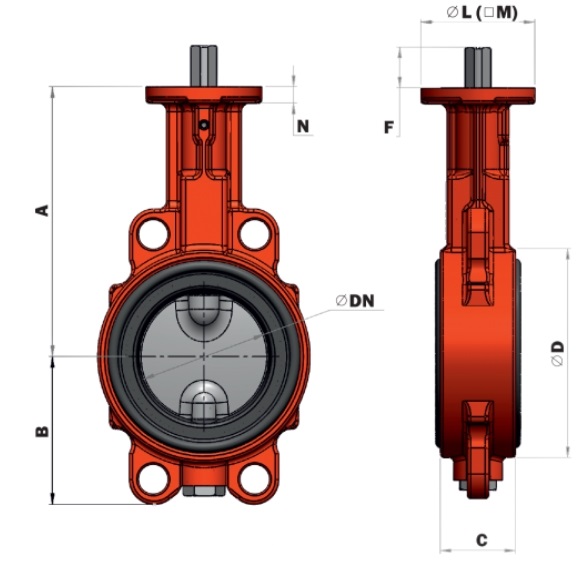

Размерные характеристики (DN 32–600, исполнение B и T)

DN A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Вес (кг) B Вес (кг) T
32 136 54 33 78 110 25 14 50 1.9 2.3
40 136 54 33 78 110 25 14 50 1.9 2.3
50 146 64 43 96 115 25 14 50 2.7 3.0
65 154 72 46 113 129 25 14 50 3.2 3.7
80 163 89 46 128 174 25 17 70 3.7 4.8
100 173 105 52 150 204 25 17 70 4.7 6.1
125 193 119 56 184 234 25 17 70 6.7 9.2
150 205 130 56 212 255 25 17 70 8.4 10.2
200 234 166 60 268 319 25 22 102 13.3 15.3
250 270 202 68 320 396 30 22 102 22.0 28.4
300 310 237 78 378 465 30 22 125 29.3 41.2
350 325 271 78 435 509 36 27 125 46.4 62.0
400 365 314 102 488 590 36 27 140 69.8 96.3
450 375 330 114 544 610 80 38 140 83.0 130.0
500 485 368 127 590 682 80 42 165 112.0 149.0
600 565 464 154 695 810 80 50 165 216.0 288.0

Размерные характеристики (DN 700–1600, исполнение U)

DN A (mm) B (mm) C (mm) D (mm) F (mm) G (mm) H (mm) Вес (кг)
700 629 537 165 840 95 55 254 350
800 666 601 190 950 95 55 254 580
900 720 656 203 1050 130 75 254 700
1000 800 720 216 1160 130 85 254 850
1200 940 844 254 1380 150 105 298 1080
1400 1009 1014 279 1590 150 120 356 1922
1600 1150 1045 318 1820 180 160 356 2350

Обозначение типа (расшифровка)

Позиция Обозначение Расшифровка
1-3 924 Серия 900, тип 24B
4 B Wafer (сквозные отверстия)
T Lug (резьбовые отверстия)
U Double Flanged (двойной фланец)
5 0-8 Материал диска
0 Латунь
1 Алюминиевая бронза
2 Нержавеющая сталь 1.4308 (CF8)
3 Чугун GGG40
4 Нержавеющая сталь 1.4408 (CF8M)
5 Hastelloy
6 Нержавеющая сталь 1.4539 (Uranus B6)
7 Титан
8 Углеродистая сталь WCB
6 1-9 Материал манжеты
1 NBR
2 EPDM
3 Carboxylic NBR
4 VITON (FPM)
5 Silicone Steam (MVQ)
6 Silicone (VMQ)
7 Epichlorohydrin
8 HYPALON (CSM)
9 NBR 70-AG
