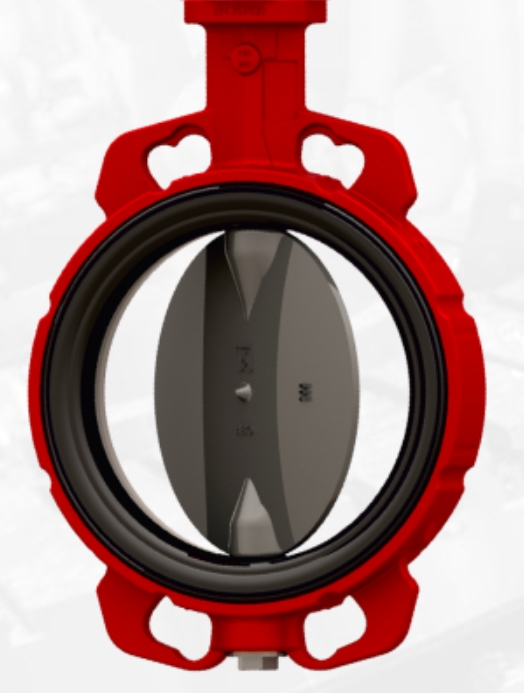

ABO VALVE 924B Dn 150 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь 1.4408
Цена: под заказ
Указана рекомендованная цена. Окончательная стоимость товара и размер скидки зависят от объема закупки и формы оплаты. Стоимость транспортных расходов зависит от способа и региона доставки.
Артикул: НТ01819400
Описание серии ABO VALVE 924B (все исполнения: 924B – Wafer, 924T – Lug, 924U – Double Flanged)
Центрические дисковые затворы Series 900 типа 924B предназначены для надежной остановки или регулирования потока воды, газа, пара, масел, химикатов и сыпучих сред. Выпускаются в трёх корпусных версиях: Wafer (924B), Lug (924T) и Double Flanged (924U), охватывая диапазон DN 32-1600 и давления PN 6/10/16, Class 150.
Характеристики 924B Dn 150 Pn 10
Технические характеристики ABO VALVE 924B (Серия 900)
| Параметр | Значение |
|---|---|
| Серия | 900 |
| Модель | 924B |
| Исполнение корпуса | B – Wafer (сквозные отверстия), T – Lug (резьбовые отверстия), U – Double Flanged (двойной фланец) |
| Диапазон диаметров | DN 32 – DN 1600 (B/T: DN 32–600, U: DN 700–1600) |
| Рабочее давление | PN 6, PN 10, PN 16, Class 150 |
| Температурный диапазон | От -40°C до +150°C (в зависимости от манжеты) |
| Присоединение | Межфланцевое (EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80) |
| Материал корпуса | Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий |
| Материал диска | Латунь, алюминиевая бронза, нержавеющая сталь 1.4308/1.4408, чугун GGG40, Hastelloy, титан, углеродистая сталь WCB |
| Материал манжеты | NBR, EPDM, EPDM-FDA, EPDM-DVGW, VITON (FPM), Silicone, Hypalon, Carboxylic NBR, Epichlorohydrin |
| Материал вала | Нержавеющая сталь 1.4021 (AISI 420) |
| Уплотнение | Трёхуровневая система: основное + вторичное + O-кольца |
| Покрытие корпуса | Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954 |
| Испытания на герметичность | EN 12266-1, ISO 5208, API 598, ГОСТ 9544-2015, Class A |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16, F25, F30, F35) |
| Приводы | Рукоять, редуктор, пневмопривод, электропривод (24В, 230В, 400В), специальные (Auma, Regada, Valpes) |
| Сертификаты | DVGW, WRAS, ACS, FDA, ATEX, TR TS 010/032, PED 2014/68/EU |
| Применение | Вода, газ, пар, масло, химикаты, пищевая промышленность, морская вода, сточные воды, сыпучие материалы, биогаз, биодизель |

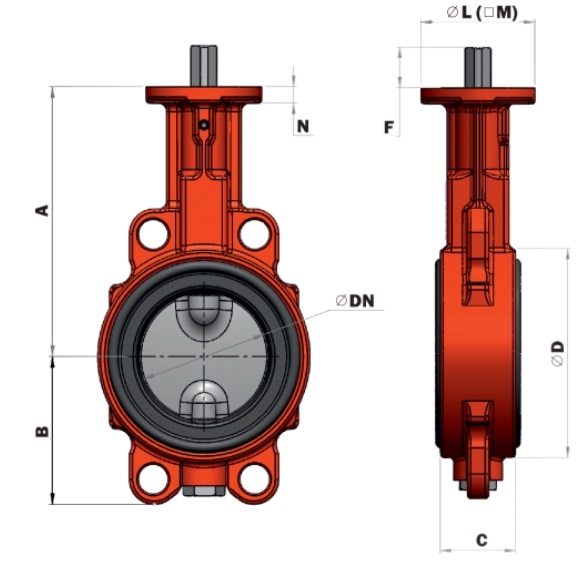

Размерные характеристики (DN 32–600, исполнение B и T)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | Вес (кг) B | Вес (кг) T |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | 1.9 | 2.3 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | 1.9 | 2.3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | 50 | 2.7 | 3.0 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 14 | 50 | 3.2 | 3.7 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 17 | 70 | 3.7 | 4.8 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 17 | 70 | 4.7 | 6.1 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 17 | 70 | 6.7 | 9.2 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 17 | 70 | 8.4 | 10.2 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 22 | 102 | 13.3 | 15.3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | 102 | 22.0 | 28.4 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 22 | 125 | 29.3 | 41.2 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 27 | 125 | 46.4 | 62.0 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 27 | 140 | 69.8 | 96.3 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 38 | 140 | 83.0 | 130.0 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 42 | 165 | 112.0 | 149.0 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 165 | 216.0 | 288.0 |
Размерные характеристики (DN 700–1600, исполнение U)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | Вес (кг) |
|---|---|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 55 | 254 | 350 |
| 800 | 666 | 601 | 190 | 950 | 95 | 55 | 254 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 75 | 254 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 85 | 254 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 105 | 298 | 1080 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 120 | 356 | 1922 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 160 | 356 | 2350 |
Обозначение типа (расшифровка)
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1-3 | 924 | Серия 900, тип 24B |
| 4 | B | Wafer (сквозные отверстия) |
| T | Lug (резьбовые отверстия) | |
| U | Double Flanged (двойной фланец) | |
| 5 | 0-8 | Материал диска |
| 0 | Латунь | |
| 1 | Алюминиевая бронза | |
| 2 | Нержавеющая сталь 1.4308 (CF8) | |
| 3 | Чугун GGG40 | |
| 4 | Нержавеющая сталь 1.4408 (CF8M) | |
| 5 | Hastelloy | |
| 6 | Нержавеющая сталь 1.4539 (Uranus B6) | |
| 7 | Титан | |
| 8 | Углеродистая сталь WCB | |
| 6 | 1-9 | Материал манжеты |
| 1 | NBR | |
| 2 | EPDM | |
| 3 | Carboxylic NBR | |
| 4 | VITON (FPM) | |
| 5 | Silicone Steam (MVQ) | |
| 6 | Silicone (VMQ) | |
| 7 | Epichlorohydrin | |
| 8 | HYPALON (CSM) | |
| 9 | NBR 70-AG |
