ABO VALVE 926T Dn 200 Pn 16 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь 1.4539
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01819807
Серия ABO 926T — это центрические дисковые поворотные затворы в LUG-исполнении (с резьбовыми отверстиями), предназначенные для установки между фланцами и обеспечивающие надежную изоляцию и регулирование потока в широком диапазоне промышленных систем.
Характеристики 926T Dn 200 Pn 16
Общая информация по серии 926T
| Параметр | Значение |
|---|---|
| Серия | 926T (LUG тип, с резьбовыми отверстиями) |
| Тип | Центрический дисковый затвор (butterfly valve) |
| Диапазон диаметров | DN32 – DN1600 |
| Давление | PN6, PN10, PN16, Class 150 |
| Температура | От -40°C до +150°C (в зависимости от манжеты) |
| Исполнение по корпусу | T = LUG (резьбовые отверстия) |
| Исполнение по диску | 0–8 (см. таблицу материалов диска ниже) |
| Исполнение по манжете | 1–9 (см. таблицу материалов манжеты ниже) |
| Строительная длина | EN 558, серия 13 (ISO 5752, серия 13) |
| Фланцевое соединение | EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80 |
| Верхний фланец | EN ISO 5211 (для установки привода) |
| Уплотнение | Трехуровневая система (основное, вторичное, третичное O-ring) |
| Покрытие | Эпоксидное RAL 2002, 80 мкм (стандарт), опционально: Rilsan, Halar, C4/C5 |
| Сертификаты | DVGW (питьевая вода, газ), WRAS, ACS, FDA, ATEX, TR TS 010/032, PED |
Обозначение типа 926T (расшифровка)
| Позиция в обозначении | Код | Расшифровка |
|---|---|---|
| 926T | Тип затвора: центрический, LUG (с резьбовыми отверстиями) | |
| Материал диска | 0 | Латунь 2.0402 (UNS C38000) |
| 1 | Алюминиевая бронза 2.0975 (C95800) | |
| 2 | Нержавеющая сталь 1.4308 (CF8) | |
| 3 | Высокопрочный чугун GGG40 (0.7040) с эпоксидным покрытием | |
| 4 | Нержавеющая сталь 1.4408 (CF8M) | |
| 5 | HASTELLOY | |
| 6 | Нержавеющая сталь 1.4539 (Uranus B6) | |
| 7 | Титан | |
| 8 | Углеродистая сталь WCB (1.0625) | |
| Материал манжеты | 1 | NBR (-10°C…+90°C) |
| 2 | EPDM (-25°C…+125°C) | |
| 3 | Carboxylic NBR (-10°C…+100°C) | |
| 4 | VITON (FPM) (-15°C…+150°C) | |
| 5 | Silicone Steam MVQ (-30°C…+140°C) | |
| 6 | Silicone VMQ (-30°C…+150°C) | |
| 7 | Epichlorohydrin (-30°C…+70°C) | |
| 8 | HYPALON (CSM) (-25°C…+120°C) | |
| 9 | NBR 70-AG (ATEX, газ) |

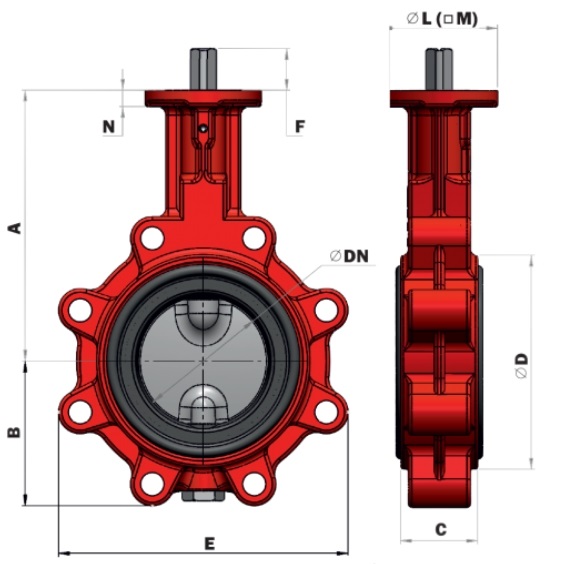

Габаритные и присоединительные размеры (DN32–600)
| DN | A | B | C | D | E | F | G | H | ISO фланец | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | F05/F07 | 2.3 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | F05/F07 | 2.3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | 50 | F05 | 3.0 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 14 | 50 | F05 | 3.7 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 17 | 50 | F05 | 4.8 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 17 | 50 | F05 | 6.1 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 17 | 70 | F07 | 9.2 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 17 | 70 | F07 | 10.2 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 22 | 70 | F07 | 15.3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | 102 | F10 | 28.4 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 22 | 102 | F10 | 41.2 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 27 | 125 | F12 | 62.0 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 27 | 125 | F12 | 96.3 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 38 | 140 | F14 | 130 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 42 | 140 | F14 | 149 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 165 | F16 | 288 |
Габаритные размеры (DN700–1600)
| DN | A | B | C | D | F | G | H | ISO фланец | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 55 | 300 | F25 | 350 |
| 800 | 666 | 601 | 190 | 950 | 95 | 55 | 300 | F25 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 75 | 300 | F25 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 85 | 300 | F25 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 105 | 350 | F30 | 1080 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 120 | 415 | F35 | 1922 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 160 | 415 | F35 | 2350 |
Управляющие моменты (Н·м) для 926T
| DN | PN6 | PN10 | PN16 |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
| 700 | 3500 | 5210 | – |
| 800 | 4500 | 6630 | – |
| 900 | 6000 | 8090 | – |
| 1000 | 8950 | 13740 | – |
| 1200 | 12600 | 19320 | – |
| 1400 | 18500 | 28000 | – |
| 1600 | 24400 | 40600 | – |
Компоненты и материалы (926T)
| Поз. | Деталь | Материал |
|---|---|---|
| 1 | Корпус | GGG40 (0.7040) с эпоксидным покрытием, WCB, LCC, CF8M, алюминий |
| 2 | Диск | Латунь, алюминиевая бронза, CF8, CF8M, GGG40, Hastelloy, титан и др. |
| 3 | Манжета | NBR, EPDM, VITON, Silicone, Hypalon, Epichlorohydrin и др. |
| 4 | Вал | Нержавеющая сталь 1.4021 (AISI 420) |
| 5 | Цапфа | Нержавеющая сталь 1.4021 |
| 6 | Втулка | Delrin (до DN300), латунь (от DN350) |
| 7–8 | Распорные кольца | AISI 304 (1.4301) |
| 9 | Прокладка | Klingersil / медь |
| 10 | Стопорный винт | AISI 316 (1.4401) |
| 11–12 | O-ring вала | NBR, EPDM, VITON |
| 13 | Фиксатор вала | AISI 304 (1.4301) |
Дополнительные опции и специальные исполнения 926T
| Опция | Описание |
|---|---|
| ATEX | Исполнение для взрывоопасных зон (II 1/2GD TX) |
| FDA / WRAS / ACS | Сертификация для пищевой и питьевой воды |
| Bonded seat | Приклеенная манжета для вакуума (до 0.2 бар) |
| Rilsan / Halar / Amerlock | Особые покрытия для морской среды, химстойкость |
| Stem extension | Удлиненный шток для труднодоступных мест |
| Алюминиевый корпус | Легковесное исполнение (DN50–200, до 3 бар) |
| Алюминиевая бронза диска | Для морской воды и высокой коррозии |
| Ограничители / концевики | Установка механических или индуктивных концевых выключателей |
| Редуктор / привод | Ручной редуктор, пневмо- или электропривод (ISO 5211) |
