ABO VALVE 927B Dn 400 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - титан
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01819905

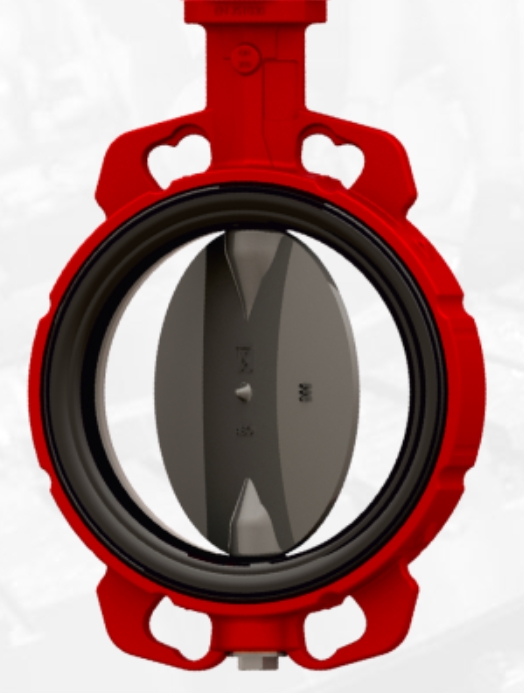

Серия ABO VALVE 927B — это линейка межфланцевых дисковых затворов с концентрической конструкцией, предназначенных для надежной изоляции и регулирования потока в широком спектре промышленных систем. Затворы обеспечивают 100% герметичность, долговечность и низкие эксплуатационные затраты, благодаря продуманной конструкции и высококачественным материалам.
Характеристики 927B Dn 400 Pn 10
Технические характеристики серии 927B
| Параметр | Значение |
|---|---|
| Серия | 927B |
| Диапазон диаметров | DN 32 – DN 1600 (1¼" – 64") |
| Рабочее давление | PN 6, PN 10, PN 16, Class 150 |
| Температурный диапазон | От -40°C до +150°C (в зависимости от материала манжеты) |
| Тип присоединения | Wafer (B), Lug (T), Double Flanged (U, F) |
| Конструкция | Концентрическая, разнесённая ось, демонтируемая |
| Материал корпуса | Чугун GG-25, GGG-40, углеродистая сталь, нержавеющая сталь, алюминий |
| Материал диска | Латунь, алюминиевая бронза, нержавеющая сталь, чугун, титан, Hastelloy |
| Материал манжеты | NBR, EPDM, EPDM-HT, EPDM-FDA, Viton, Silicone, Hypalon, Carboxylic NBR |
| Материал вала | Нержавеющая сталь 1.4021 (AISI 420) |
| Тип привода | Рукоятка, редуктор, пневмопривод, электропривод |
| Сертификаты | DVGW, WRAS, FDA, ATEX, PED, ISO 9001, ISO 5208, EN 12266-1 |
| Герметичность | Класс A по EN 12266-1, ISO 5208, API 598 |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) для U, серия 13 (ISO 5752-13) для F |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16, F25, F30, F35, F40) |
| Покрытие | Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954 |
Расшифровка обозначения модели 927B
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 927B | Тип затвора: межфланцевый дисковый затвор с концентрической конструкцией |
| 2 | B | Wafer (сквозные отверстия) |
| T | Lug (резьбовые отверстия) | |
| U | Double flanged, короткая строительная длина (ISO 5752-20) | |
| F | Double flanged, длинная строительная длина (ISO 5752-13) | |
| 3 | 0 | Диск: латунь 2.0402 |
| 1 | Диск: алюминиевая бронза 2.0975 (C95800) | |
| 2 | Диск: нержавеющая сталь 1.4308 (CF8) | |
| 3 | Диск: чугун GGG-40 с эпоксидным покрытием | |
| 4 | Диск: нержавеющая сталь 1.4408 (CF8M) | |
| 5 | Диск: Hastelloy | |
| 6 | Диск: нержавеющая сталь 1.4539 (Uranus B6) | |
| 7 | Диск: титан | |
| 4 | 1 | Манжета: NBR (-10°C…+90°C) |
| 2 | Манжета: EPDM (-25°C…+125°C) | |
| 3 | Манжета: Carboxylic NBR (-10°C…+100°C) | |
| 4 | Манжета: Viton (FPM) (-15°C…+150°C) | |
| 5 | Манжета: Silicone Steam MVQ (-30°C…+140°C) | |
| 6 | Манжета: Silicone VMQ (-30°C…+150°C) | |
| 7 | Манжета: Epichlorohydrin (-30°C…+70°C) | |
| 8 | Манжета: Hypalon (CSM) (-25°C…+120°C) |

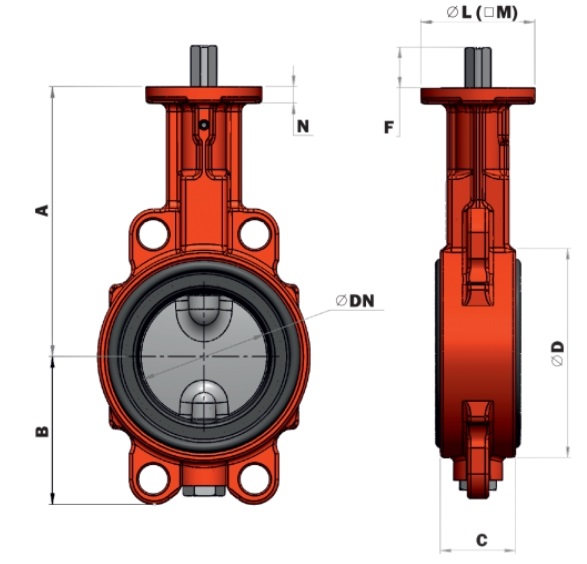

Таблица размеров и весов (DN 32–600)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Вес B (кг) | Вес T (кг) | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 1.9 | 2.3 | F05/F07 |
| 40 | 136 | 54 | 43 | 78 | 110 | 25 | 14 | 1.9 | 2.3 | F05/F07 |
| 50 | 146 | 64 | 46 | 96 | 115 | 25 | 14 | 2.7 | 3.0 | F05 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 17 | 3.2 | 3.7 | F05 |
| 80 | 163 | 89 | 52 | 128 | 174 | 25 | 17 | 3.7 | 4.8 | F05 |
| 100 | 173 | 105 | 56 | 150 | 204 | 25 | 22 | 4.7 | 6.1 | F05 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 22 | 6.7 | 9.2 | F07 |
| 150 | 205 | 130 | 60 | 212 | 255 | 25 | 22 | 8.4 | 10.2 | F07 |
| 200 | 234 | 166 | 68 | 268 | 319 | 30 | 27 | 13.3 | 15.3 | F10 |
| 250 | 270 | 202 | 78 | 320 | 396 | 30 | 27 | 22.0 | 28.4 | F10 |
| 300 | 310 | 237 | 78 | 378 | 465 | 36 | 27 | 29.3 | 41.2 | F12 |
| 350 | 325 | 271 | 102 | 435 | 509 | 36 | 38 | 46.4 | 62.0 | F14 |
| 400 | 365 | 314 | 114 | 488 | 590 | 80 | 42 | 69.8 | 96.3 | F14 |
| 450 | 375 | 330 | 127 | 544 | 610 | 80 | 50 | 83.0 | 130.0 | F14 |
| 500 | 485 | 368 | 154 | 590 | 682 | 80 | 50 | 112.0 | 149.0 | F16 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 216.0 | 288.0 | F16 |
Таблица размеров и весов (DN 700–1600, тип U)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | Вес (кг) | ISO фланец |
|---|---|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 55 | 350 | F25 |
| 800 | 666 | 601 | 190 | 950 | 95 | 55 | 580 | F25 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 75 | 700 | F25 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 85 | 850 | F25 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 105 | 1922 | F30 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 120 | 2350 | F35 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 160 | 2800 | F35 |
Крутящие моменты (Nm) при разных давлениях (EPDM, вода, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
| 700 | 3500 | 5210 | – |
| 800 | 4500 | 6630 | – |
| 900 | 6000 | 8090 | – |
| 1000 | 8950 | 13740 | – |
| 1200 | 12600 | 19320 | – |
| 1400 | 18500 | 28000 | – |
| 1600 | 24400 | 40600 | – |
