ABO VALVE 931T Dn 400 Pn 6 Затвор дисковый межфланцевый центрические промышленные с уплотнением карбоксил NBR, корпус с проушинами с резьбовыми отверстиями, материал диска - бронза

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01820305
edit

Серия 931T — это вся линейка центрических дисковых задвижек ABO, объединённых одним и тем же корпусно-дисковым исполнением «T» (Lug, резьбовые отверстия) и одинаковым обозначением типа 931T-*.
Физически под этим шифром выпускаются все DN от 32 до 600 мм и все допустимые PN/Class, поэтому «серия 931T» — это одно конструктивное семейство, а не отдельная под-группа внутри 900-й серии.

Обозначение типа и его расшифровка

Полное обозначение позиции Расшифровка (что означает каждый символ)
**931T-**DN-**PN-**S-**D-**M 9 – серия 900
3 – Lug (резьбовые отверстия)
1 – диск из нерж. стали 1.4408 (CF8M)
T – исполнение с резьбовыми отверстиями (Lug)
DN – условный диаметр (32…600 мм)
PN – давление номинальное (6/10/16 бар или Class 150)
S – седло EPDM (стандарт для 931Т)
D – двустороннее уплотнение (A→B / B→A)
M – ручной привод (рычаг/редуктор) или 0 – без привода

Пример: 931T-100-PN16-S-D-M – Lug-задвижка DN100, PN16, диск 1.4408, седло EPDM, с ручным редуктором.

Характеристики 931T Dn 400 Pn 6

Общие технические параметры серии 931T

Параметр Значение
Тип конструкции Центрическая, полнопроходная, Lug (резьбовые отверстия в корпусе)
Диапазон DN 32…600 мм (1¼"…24")
Давление номинальное PN 6, PN 10, PN 16, Class 150
Рабочая температура -40 °C…+150 °C (ограничено седлом – см. ниже)
Макс. рабочее давление 16 бар (DN 32…300); 10 бар (DN 350…600)
Принцип действия Открыть/закрыть + регулирование (до 70°)
Направление потока Двустороннее (би-д)
Класс герметичности EN 12266-1 A / ISO 5208 A / API 598 – «нулевые пузыри»
Строительная длина EN 558 серия 20 (ISO 5752-20) – 33 мм (DN32)…154 мм (DN600)
Испытание прочности 1,5 × PN (гидравлически)
Испытание герметичности 1,1 × PN (воздух/жидкость)

Допустимые рабочие среды (стандартное седло EPDM)

Среда Допустимость
Питьевая вода + (DVGW W 363-P, ACS, WRAS)
Горячая вода ≤ 130 °C + (EPDM-HT)
Морская вода + (до +90 °C)
Слабые кислоты/щёлочи + (pH 3-11)
Нефтепродукты – (EPDM не маслостойкий)
Абразивные суспензии + (при диске 1.4408)
Пар + (до +140 °C, кратковременно)

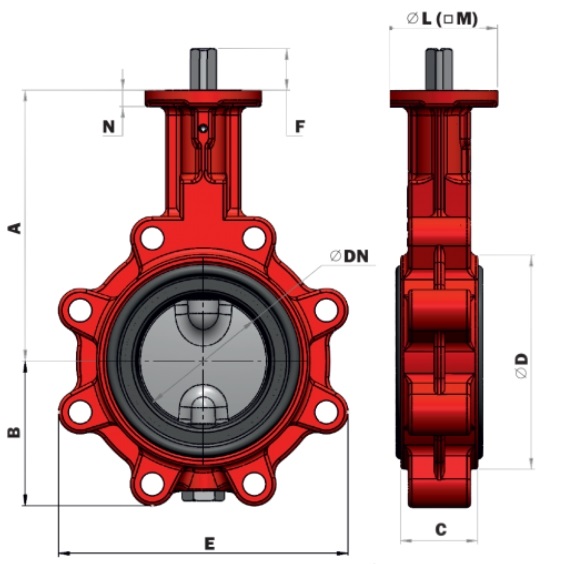

Присоединительные и габаритные размеры

DN, мм PN 6/10/16 d, мм D, мм L, мм H, мм n-Ø Вес, кг (931Т) ISO-фланец привода
32 4-18 78 110 33 50 4-7 2,3 F05/F07
40 4-18 84 110 43 50 4-7 2,3 F05/F07
50 4-18 96 125 46 50 4-7 3,0 F05
65 4-18 113 145 46 70 4-7 3,7 F05
80 8-18 128 160 52 70 4-10 4,8 F05
100 8-18 150 180 56 102 4-10 6,1 F07
125 8-18 184 210 56 102 4-10 9,2 F07
150 8-23 212 240 60 125 4-12 10,2 F07
200 12-23 268 295 68 140 4-12 15,3 F10
250 12-23 320 350 78 165 4-14 28,4 F10
300 12-23 378 400 78 165 4-14 41,2 F12
350 16-23 435 460 102 190 4-14 62 F12
400 16-23 488 515 114 190 4-18 96,3 F14
450 20-28 544 565 127 254 4-18 130 F14
500 20-28 590 620 154 254 4-18 149 F14
600 20-31 695 725 154 318 4-22 288 F16

Крутящие моменты привода (для воды 20 °C, седло EPDM)

DN, мм PN 6, Н·м PN 10, Н·м PN 16, Н·м Рекоменд-ный привод
32/40 8 9 10 Рычаг
50 11 12 14 Рычаг
65 15 17 20 Рычаг
80 20 25 30 Рычаг
100 38 46 55 Рычаг/редуктор
125 55 70 85 Редуктор
150 70 80 100 Редуктор
200 100 125 150 Редуктор
250 160 200 220 Редуктор
300 235 290 380 Редуктор
350 480 530 580 Редуктор
400 750 1200 1650 Редуктор
450 1180 1550 2100 Редуктор + эл.
500 1380 2050 2700 Редуктор + эл.
600 2050 2700 3750 Редуктор + эл.

Материалы деталей (стандарт 931Т)

№ Деталь Материал (стандарт) Допуски/покрытия
1 Корпус Чугун GG25/GGG40 Эпоксидное RAL 2002, 80 µm, C2-C4 по ISO 12944
2 Диск 1.4408 (CF8M) Полировано Ra ≤ 0,8 µm, опц. Halar/Rilsan
3 Седло EPDM-2 DVGW W 363-P, ACS, FDA, WRAS
4 Вал 1.4021 (AISI 420) Всегда нержавеющий
5 Цапфа 1.4021 –
6 Втулка Delrin (≤ DN300) / латунь (≥ DN350) –
7,8 Распорные кольца 1.4301 (A2) –
9 Прокладка Klingersil C-4400 –
10 Стопорный винт 1.4401 (A4) –
11,12 O-ring вала NBR/EPDM –
13 Фиксатор вала 1.4301 (A2) –

Дополнительные опции (поставляются под заказ)

  • Седла: NBR, Viton (FPM), Silicone, Hypalon, EPDM-HT, EPDM-FDA, Flucast®.
  • Покрытия корпуса: Halar, Rilsan 11, Amerlock, C3-C5 морские.
  • Диски: Aluminium-bronze C95800, Titan Gr.2, Duplex 1.4462, Super-duplex 1.4410, Hast-C.
  • Приводы: пневм. одно-/двухпоршневые, электро 24/230/400 В, ATEX, IP67/IP68.
  • Система позиционеров, концевые выключатели, соленоидные блоки, чейн-операторы.

Сертификаты и нормативы

Документ/стандарт Применение к 931Т
EN 12266-1 A / ISO 5208 A / API 598 Гидро- и пневмо-герметичность
EN 558 серия 20 (ISO 5752-20) Межосевые размеры
EN 1092-1 / ASME B16.5 / ГОСТ 12815 Фланцы
EN ISO 5211 Приводной фланец
EN 593 + A1 Конструкция дисковых затворов
2014/68/EU PED, кат. III, модуль B Европейский «разрешённый»
ISO 9001/14001/45001 Системы менеджмента ABO
ATEX 2014/34/EU II 1/2 GD TX Взрывоопасные зоны (по заказу)
DVGW W 363-P / ACS / WRAS Питьевая вода
FDA 21 CFR 177.2600 Пищевые линии

Документы по 931T Dn 400 Pn 6
