ABO VALVE 936B Dn 350 Pn 10 Затвор дисковый межфланцевый центрические промышленные с уплотнением карбоксил NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01821020
Серия 936B – это заводское «сокращение» для всей линейки дисковых wafer-затворов серии 900 с диском из нержавеющей стали 1.4539 (Uranus B6) и EPDM-седлом. Внутри каталога полное обозначение – 926B-6-2 (B = сквозные отверстия, 6 = 1.4539, 2 = EPDM), но в коммерческих документах достаточно указать «936B».
Обозначение типа (разбор маркировки)
| Позиция в обозначении | Значение | Возможные варианты | Примечание |
|---|---|---|---|
| 1-я буква: тип корпуса | B — wafer (сквозные отверстия) | B | Фиксировано для серии 936B |
| 2-я цифра: материал диска | 6 — нержавеющая сталь 1.4539 (Uranus B6) | 6 | Стандарт для 936B |
| 3-я цифра: материал седла | 2 — EPDM 1 — NBR 3 — Carboxylic NBR 4 — Viton (FPM) 5 — силикон для пара (MVQ) 6 — силикон (VMQ) 7 — эпихлоргидрин (ECO) 8 — Hypalon (CSM) |
1–8 | 2 = стандарт для 936B |
| 4-я буква: серия | B — серия 900 (industrial line) | B | Фиксировано |
Пример расшифровки:
936B = 9 (серия 900) + 3 (диск GGG40) + 6 (Uranus B6) + B (wafer) → на практике в каталогах 936B обозначает стандартное исполнение с диском 1.4539 и EPDM-седлом, т.е. 926B-6-2 по фактической схеме.
Для точного выбора используйте полное обозначение: 926B-6-2 (wafer, диск 1.4539, EPDM).
Характеристики 936B Dn 350 Pn 10
Технические характеристики серии 936B (полный диапазон)
| Параметр | Значение |
|---|---|
| Диапазон DN | 32–600 мм (1¼"–24") |
| Диапазон PN | PN 6, PN 10, PN 16, Class 150 |
| Тип корпуса | Wafer (B) — сквозные отверстия |
| Тип присоединения | Межфланцевое по EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 |
| Температура рабочей среды | от –40 °C до +150 °C (в зависимости от седла) |
| Максимальное давление | 16 бар (DN 32–600) |
| Конструкция | Центрический, би-directional |
| Седло | Заменяемое, фиксация шип-паз, опция вулканизация |
| Покрытие корпуса | Эпоксидное RAL 2002, 80 µm (стандарт), опции: Rilsan, Halar, Amerlock, C3–C5 |
| Исполнение для вакуума | До 0,2 бар абс. (с приклеенным седлом) |
| Сертификаты | PED 2014/68/EU, ATEX II 1/2 GD, DVGW (питьевая вода / газ), WRAS, ACS, FDA, TR TS 010/032 |
| Испытания | EN 12266-1, ISO 5208, API 598, ГОСТ 9544-А — класс А (нулевая утечка) |
| Привод | Рукоять, редуктор, пневмо- / электропривод (ISO 5211 F05–F14) |
Материалы основных деталей (варианты для 936B)
| Деталь | Стандартный вариант | Опции |
|---|---|---|
| Корпус | GGG40 + эпоксидное покрытие | Углеродистая сталь 1.0625, CF8M, алюминий, LCC |
| Диск | Нержавеющая сталь 1.4539 (Uranus B6) | Латунь, C95800, 1.4408, GGG40, Hastelloy, титан |
| Седло | EPDM | NBR, Viton, Silicone, Hypalon, ECO, Carboxylic NBR |
| Вал / цапфа | 1.4021 (AISI 420) | 1.4401, F51, F55 |
| Втулка | Delrin (≤ DN 300) / латунь (≥ DN 350) | Бронза, PTFE |
| О-rings | NBR / EPDM / Viton | По запросу |
Крутящие моменты (Nm) для исполнения 936B (EPDM, вода, 20 °C)
| DN | PN 6 | PN 10 | PN 16 |
|---|---|---|---|
| 32/40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |

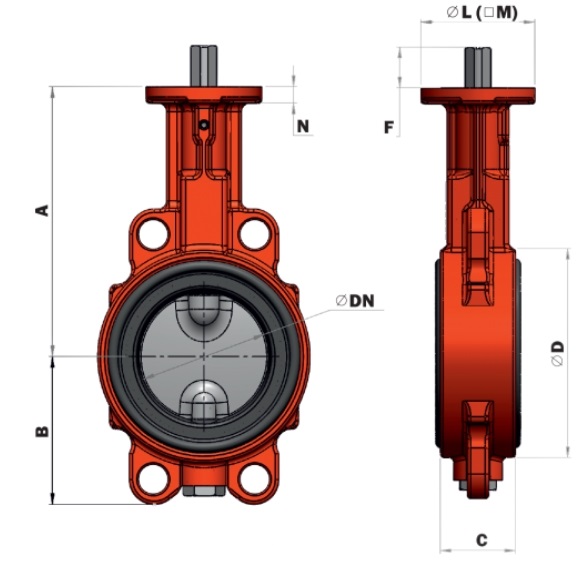

Габаритные размеры (тип B, мм)
| DN | A | B | C | D | E | F | G | ISO фланец | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | F05/F07 | 1,9 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | F05 | 2,7 |
| 100 | 163 | 89 | 52 | 128 | 174 | 25 | 17 | F05 | 4,7 |
| 200 | 205 | 130 | 60 | 212 | 255 | 25 | 17 | F07 | 13,3 |
| 300 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | F10 | 29,3 |
| 400 | 310 | 237 | 78 | 378 | 465 | 30 | 27 | F12 | 69,8 |
| 500 | 375 | 330 | 102 | 488 | 590 | 36 | 27 | F14 | 112 |
| 600 | 485 | 368 | 114 | 590 | 682 | 36 | 27 | F14 | 216 |
Дополнительные исполнения (по запросу)
- Алюминиевый корпус (DN 50–200, до 3 бар),
- Диск из других сплавов — Hastelloy, титан и др.,
- Stem-extension — любая длина,
- ATEX-исполнение — категория 1/2 GD, TX,
- FDA / WRAS / ACS / DVGW — сертифицированные седла,
- Вакуум-исполнение — до 0,2 бар абс.
