ABO VALVE 940T Dn 250 Pn 6 Затвор дисковый межфланцевый центрические промышленные с уплотнением витон, корпус с проушинами с резьбовыми отверстиями, материал диска - латунь
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01821410
Серия ABO 940T – это линейка центрических дисковых затворов lug-типа (резьбовые отверстия в корпусе) чешской компании ABO valve, охватывающая диапазон DN 32…600 мм при номинальных давлениях PN 6/10/16 бар и Class 150.
Расшифровка кода заказа 940T
Код строится по схеме:
940T – [Диск] – [Седло] – [DN] – [PN] – [Привод] – [Шток] – [Покрытие] – [Опции]
| Поз | Значение | Варианты | Описание |
|---|---|---|---|
| 1 | 940T | 940T | Серия, lug-исполнение |
| 2 | Диск | 0 1 2 3 4 5 6 7 8 | 0 – латунь 1 – алюминиевая бронза C95800 2 – нерж. сталь 1.4308 (CF8) 3 – чугун GGG40 + эпоксид 4 – нерж. сталь 1.4408 (CF8M) 5 – Hastelloy C276 6 – нерж. сталь 1.4539 (Uranus B6) 7 – титан 8 – углеродистая сталь WCB |
| 3 | Седло | 1 2 3 4 5 6 7 8 9 | 1 – NBR (-10…+90 °C) 2 – EPDM (-25…+125 °C) 3 – Carboxylic NBR (-10…+100 °C) 4 – Viton FPM (-15…+150 °C) 5 – Silicone steam MVQ (-30…+140 °C) 6 – Silicone VMQ (-30…+150 °C) 7 – Epichlorohydrin (-30…+70 °C) 8 – Hypalon CSM (-25…+120 °C) 9 – NBR 70-AG (газ) |
| 4 | DN | 32 40 50 … 600 | Номинальный диаметр, мм |
| 5 | PN | 6 10 16 150 | Давление номинальное (бар или Class) |
| 6 | Привод | E / P / M / H / C | E = электропривод 24/230/400 В P = пневмопривод (одност./двуст.) M = ручная рукоятка H = редуктор с маховиком C = спец. (Auma, Regada, Valpes) |
| 7 | Шток | H / S / K | H = AISI 420 (1.4021) стандарт S = AISI 316 (1.4401) K = Duplex 1.4462 |
| 8 | Покрытие | X / R / H / A | X = стандарт (RAL 2002) R = Rilsan 11 H = Halar A = Amerlock |
| 9 | Опции | K / S / D / V | K = концевые выключатели S = stem-extension (удлинённый шток) D = DVGW/WRAS седло V = вулканизированное (bonded) седло |
Пример полного кода:
940T-4-2-200-16-E-H-X-K-D
Читается: серия 940T, lug-корпус, диск 1.4408, седло EPDM, DN200, PN16, электропривод, шток AISI 420, стандартное покрытие, с концевиками и DVGW-седлом.
Характеристики 940T Dn 250 Pn 6
Общие технические характеристики серии 940T
| Параметр | Значение |
|---|---|
| Тип затвора | Центрический, поворотный диск, lug-исполнение (резьбовые отверстия) |
| Диапазон DN | 32 – 600 мм (1¼" – 24") |
| Рабочее давление (max) | 16 бар (DN 32-300) │ 10 бар (DN 350-600) |
| Испытательное давление | 1,1 × PN (вода) |
| Температура среды | -40 °C … +150 °C (зависит от материала седла) |
| Присоединение | Межфланцевое, резьбовые отверстия (Lug) |
| Строительная длина | EN 558 серия 20 (ISO 5752/20) – короткая |
| Класс герметичности | EN 12266-1 / ISO 5208 Class A, API 598, ANSI/FCI 70-2 Class VI |
| Верхний фланец привода | ISO 5211 (F05 … F16 в зависимости от DN) |
| Сертификаты | PED 2014/68/EU, DVGW W 363-P, WRAS, ACS, ATEX II 1/2GD TX, FDA |
| Покрытие корпуса | Эпоксидное RAL 2002, 80 µm (C2 по ISO 12944-1) |
| Дополнительные покрытия | C3-C5 морское, Rilsan, Halar, Amerlock – по запросу |

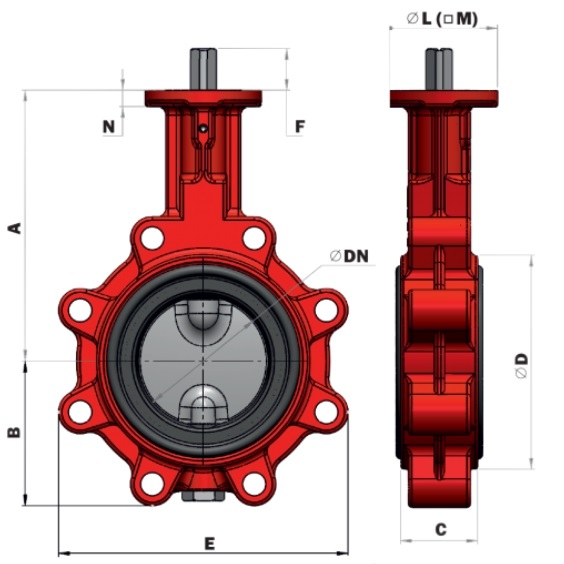

Габаритные и присоединительные размеры (мм, кг)
| DN | A | B | C | D | E | F | G | H | ISO фланец | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 64 | 43 | 78 | 110 | 25 | 14 | 50 | F05/F07 | 2,3 |
| 40 | 136 | 64 | 43 | 78 | 110 | 25 | 14 | 50 | F05/F07 | 2,3 |
| 50 | 146 | 72 | 46 | 96 | 115 | 25 | 17 | 70 | F05 | 3,0 |
| 65 | 163 | 89 | 46 | 113 | 129 | 25 | 17 | 70 | F05 | 3,7 |
| 80 | 172 | 105 | 52 | 128 | 174 | 25 | 17 | 70 | F05 | 4,8 |
| 100 | 192 | 119 | 56 | 150 | 204 | 25 | 22 | 102 | F07 | 6,1 |
| 125 | 205 | 130 | 56 | 184 | 234 | 25 | 22 | 102 | F07 | 9,2 |
| 150 | 234 | 166 | 60 | 212 | 255 | 25 | 22 | 125 | F07 | 10,2 |
| 200 | 270 | 202 | 68 | 268 | 319 | 30 | 27 | 140 | F10 | 15,3 |
| 250 | 310 | 237 | 78 | 320 | 396 | 30 | 27 | 140 | F10 | 28,4 |
| 300 | 325 | 271 | 78 | 378 | 465 | 36 | 27 | 165 | F12 | 41,2 |
| 350 | 365 | 314 | 102 | 435 | 509 | 36 | 38 | 165 | F14 | 62,0 |
| 400 | 375 | 330 | 114 | 488 | 590 | 80 | 42 | 165 | F14 | 96,3 |
| 450 | 485 | 368 | 127 | 544 | 610 | 80 | 50 | 190 | F14 | 130 |
| 500 | 565 | 464 | 154 | 590 | 682 | 80 | 50 | 190 | F16 | 149 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 190 | F16 | 288 |
Крутящие моменты (номинальные, EPDM-седло, вода 20 °C)
| DN | Mnom (Н·м) |
|---|---|
| 32 | 8 |
| 50 | 11 |
| 65 | 15 |
| 80 | 20 |
| 100 | 38 |
| 125 | 55 |
| 150 | 70 |
| 200 | 100 |
| 250 | 160 |
| 300 | 235 |
| 350 | 480 |
| 400 | 750 |
| 450 | 1180 |
| 500 | 1380 |
| 600 | 2050 |
Материалы основных деталей
| № | Деталь | Стандартный материал | Опциональные материалы |
|---|---|---|---|
| 1 | Корпус | GGG40 + эпоксид RAL 2002 | WCB, CF8M, алюминий, LCC |
| 2 | Диск | CF8M (1.4408) | Латунь, C95800, GGG40, Hastelloy, титан, дуплекс |
| 3 | Седло | EPDM (-25…+125 °C) | NBR, Viton, Silicone, Hypalon, Flucast, Carboxylic-NBR |
| 4 | Шток | AISI 420 (1.4021) | AISI 431, 316, Duplex 1.4462 |
| 5 | Втулка | Delrin (≤DN300) / латунь | Bronze, PTFE |
| 6 | О-ринги | NBR/EPDM | Viton, Silicone |
| 7 | Фиксатор вала | AISI 304 (1.4301) | AISI 316 |
Сертификаты и разрешения
- PED 2014/68/EU – категория III, модуль B (DN 32-600)
- DVGW W 363-P – питьевая вода и природный газ
- WRAS (UK), ACS (Франция) – питьевая вода
- ATEX II 1/2GD TX – взрывоопасные зоны (кроме шахт)
- FDA 21 CFR 177 – пищевые EPDM-седла
- ISO 9001/14001/45001 – производство (Czech Republic)
Обращение в ГК "Новые технологии"
Представительства в России, Армении, Белоруссии, Казахстане, Киргизии, Таджикистане, Узбекистане и других странах мира. Доставка в любой город.
О компании ABO valve
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
-
