ABO VALVE 941T Dn 500 Pn 16 Затвор дисковый межфланцевый центрические промышленные с уплотнением витон, корпус с проушинами с резьбовыми отверстиями, материал диска - бронза

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01821595
edit

Серия 941Т — это полнопроходной дисковый межфланцевый затвор концентрического типа с резьбовыми отверстиями в корпусе (Lug-type), предназначенный для установки между фланцами трубопровода и возможностью демонтажа последнего без снятия арматуры. Входит в модульную линейку ABO Series 900, но поставляется исключительно в исполнении "T" (Lug).

Обозначение типа (полная расшифровка кода 941Т)

Позиция кода: 9 4 1 T X X – X X – X X – X X
(пример: 941T-24-12-00-02)

Участок кода Значение Расшифровка
941 Серия Межфланцевый дисковый затвор ABO серии 900 (Lug)
T Исполнение корпуса T = Lug (резьбовые отверстия)
1-я группа (XX) DN 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600
2-я группа (XX) PN / Class 06 = PN 6, 10 = PN 10, 16 = PN 16, 15 = Class 150
3-я группа (XX) Диск 00 = латунь, 01 = алюминиевая бронза, 02 = 1.4308, 03 = GGG40, 04 = 1.4408, 05 = Hastelloy, 06 = 1.4539, 07 = титан, 08 = WCB
4-я группа (XX) Манжета 01 = NBR, 02 = EPDM, 03 = Carboxylic NBR, 04 = VITON, 05 = MVQ, 06 = VMQ, 07 = ECO, 08 = CSM

Пример:
941T-50-16-04-02 = DN 50, PN 16, диск 1.4408 (CF8M), манжета EPDM, Lug-исполнение.

Характеристики 941T Dn 500 Pn 16

Общие технические характеристики серии 941Т (T-исполнение)

Параметр Значение / диапазон
Тип корпуса Lug (T) – резьбовые отверстия в корпусе, возможна установка без второго фланца
Условный диаметр, DN 32…600 мм (1 ¼"…24")
Номинальное давление, PN 6 / 10 / 16 бар; Class 150 (PN 20)
Рабочая температура -40…+150 °C (зависит от материала манжеты)
Тип уплотнения Мягкая манжета (NBR, EPDM, VITON, Silicone, ECO, CSM и др.)
Тип диска Концентрический, поворотный 90°
Направление потока Двунаправленный (bi-directional)
Герметичность Класс А по EN 12266-1 / ISO 5208 (≈ DIN 3230 Leck 1)
Исполнение вала Split-stem (разнесённый вал)
Привод Рукоятка, редуктор, пневмо- или электропривод (ISO 5211)
Защита от выброса вала Фиксатор / стопорный винт (≥ DN 450 – стопорный болт)
Покрытие корпуса Эпоксидное RAL 2002, 80 µм (стандарт); по заказу – Rilsan, Halar, Amerlock, C4/C5
Сертификаты PED 2014/68/EU, DVGW (W 363-P) питьевая вода & газ, WRAS, ACS, FDA, ATEX, TR TS

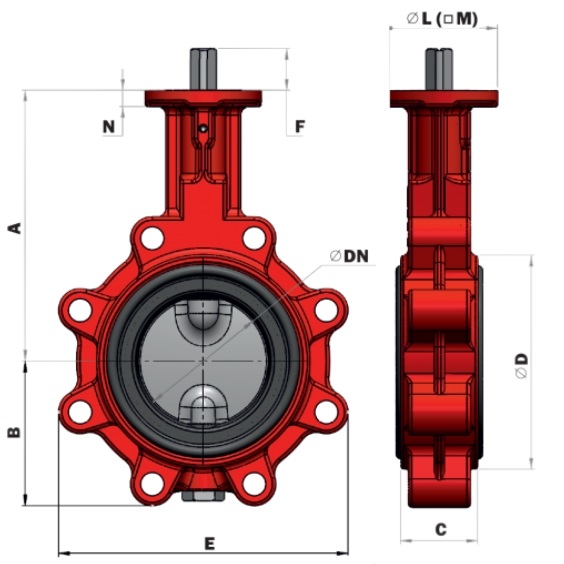

Габаритные и присоединительные размеры (все размеры – мм, масса – кг)

DN 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
A 136 136 146 154 163 173 193 205 234 270 310 325 365 375 485 565
B 54 54 64 72 89 105 119 130 166 202 237 271 314 330 368 464
C 33 33 43 46 46 52 56 56 60 68 78 78 102 114 127 154
D 78 78 96 113 128 150 184 212 268 320 378 435 488 544 590 695
E 110 110 115 129 174 204 234 255 319 396 465 509 590 610 682 810
F 25 25 25 25 25 25 25 25 25 30 30 36 36 80 80 80
G 14 14 14 14 14 17 17 17 22 22 27 27 12 12 14 14
H 50 50 50 50 50 70 70 70 70 70 102 102 125 140 140 165
J 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
K 7 7 7 7 7 9 9 9 11 11 14 18 18 18 23 23
L 70 70 70 70 175 175 175 210 210 - - - - - - -
M 70 70 70 70 105 105 105 130 140 - - - - - - -
N 8 8 8 8 8 12 12 14 17 17 17 21 22 27 27 27
Масса B 1,9 1,9 2,7 3,2 3,7 4,7 6,7 8,4 13,3 22,0 29,3 46,4 69,8 83,0 112 216
Масса T 2,3 2,3 3,0 3,7 4,8 6,1 9,2 10,2 15,3 28,4 41,2 62,0 96,3 130 149 288

ISO-фланец привода: F05 (DN 32-100), F07 (DN 125-200), F10 (DN 250-300),
F12 (DN 350-400), F14 (DN 450-500), F16 (DN 600).

Крутящие моменты привода (номинальные, при 20 °C, вода, манжета EPDM)

DN 32/40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
6 бар 8 11 15 20 38 55 70 100 160 235 480 750 1180 1380 2050
10 бар 9 12 17 25 46 70 80 125 200 290 530 1200 1550 2050 2700
16 бар 10 14 20 30 55 85 100 150 220 380 580 1650 2100 2700 3750

Примечание:

  • Для NBR умножать на 1,4 (до DN 300) или 1,32 (свыше DN 350).
  • Для газа/абразивной среды – доп. коэффициент 1,35.

Допустимые температуры по материалу манжеты

Материал Обозначение T мин…T макс Примечание
NBR 1 -10…+90 °C стандарт, газ DVGW
EPDM 2 -25…+125 °C питьевая вода DVGW/WRAS
Carboxylic NBR 3 -10…+100 °C масло/абразив
VITON (FPM) 4 -15…+150 °C химстойкость, биодизель
Silicone steam (MVQ) 5 -30…+140 °C пар, пища (FDA)
Silicone (VMQ) 6 -30…+150 °C высокотемп. пища
Epichlorohydrin (ECO) 7 -30…+70 °C морская вода, масла
HYPALON (CSM) 8 -25…+120 °C химстойкость, озон

Материалы диска (поз. 2)

Код Материал Эквивалент Доп. покрытие
0 Латунь 2.0402 (UNS C38000) —
1 Алюминиевая бронза 2.0975 / C95800 —
2 Нерж. сталь 1.4308 / CF8 Rilsan
3 Высокопрочный чугун 0.7040 / GGG40 эпоксид
4 Нерж. сталь 1.4408 / CF8M Halar / Rilsan
5 Hastelloy C — по запросу
6 Нерж. сталь 1.4539 / Uranus B6 —
7 Титан Gr.2 / Gr.5 —
8 Углеродистая сталь A216 WCB эпоксид

Материалы корпуса (поз. 1)

Вариант Материал Стандарт Покрытие
1 Высокопрочный чугун 0.7040 / GGG40 эпоксид RAL 2002, 80 µm
2 Углеродистая сталь 1.0625 / A216 WCB эпоксид C3-C5
3 Низкотемпературная сталь 1.1156 / A352 LCC эпоксид
4 Нерж. сталь 1.4408 / A351 CF8M пассивирование
5 Алюминий EN AC-43000 без покрытия (лёгкий вариант)

Дополнительные исполнения (опции)

  • ATEX (II 1/2 GD TX) – взрывозащита (жёлтая рукоятка).
  • DVGW-газ – манжета NBR, жёлтая рукоятка, макс. 10 бар.
  • DVGW/WRAS-питьевая вода – манжета EPDM, серая рукоятка.
  • FDA-пища – манжета EPDM или VMQ, белая или чёрная.
  • Подогреваемая/удлинённая шейка (Stem-extension) любая длина.
  • Вакуум – приклеенная (bonded) манжета до 0,2 бар абс.
  • Редуктор с цепным приводом, микропереключатели, позиционеры.
  • Покрытие корпуса C4/C5, Amerlock, Halar, Rilsan 11, Interzone 954.

Быстрый выбор по среде

Среда Рекоменд. манжета Рекоменд. диск Рекоменд. корпус
Питьевая вода EPDM DVGW 1.4408 / GGG40 GGG40 + эпоксид
Газ (природный) NBR DVGW 1.4408 / GGG40 GGG40 + эпоксид
Морская вода ECO / CSM Алюминиевая бронза 1.4408
Пар ≤ 140 °C MVQ / VMQ 1.4408 GGG40
Абразив/цемент Flucast® 1.4408 + Halar GGG40 + C4
Пищевая пром-ть VMQ-FDA 1.4408 GGG40

Документы по 941T Dn 500 Pn 16
