ABO VALVE 957T Dn 100 Pn Class 150 Затвор дисковый межфланцевый центрические промышленные с уплотнением паровой силикон, корпус с проушинами с резьбовыми отверстиями, материал диска - титан

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01823793
edit

Серия 957T — это самое мощное и надёжное двухфланцевое исполнение дисковых затворов ABO серии 900 с длинной строительной длиной (Series 13) и резьбовыми отверстиями во фланцах. Оно создано для крупных диаметров и высоких нагрузок, где требуется максимальная прочность, герметичность и удобство монтажа без сверления дополнительных отверстий.

Обозначение типа и расшифровка

Формат обозначения:
957 T – XX – YY – ZZ

Позиция Значение Варианты Расшифровка
1–3 957 957 Серия 900, Double-flanged, Series 13 (длинная строительная длина)
4 T T Тип фланцев: резьбовые отверстия (Tapped holes)
5–6 XX 50–2200 Условный диаметр DN
7–8 YY 06 / 10 / 16 Рабочее давление: PN6 / PN10 / PN16
9–10 ZZ 02 / 03 / … / 19 Код материала диска и манжеты (см. таблицу ниже)

Характеристики 957T Dn 100 Pn Class 150

Общие технические характеристики серии 957T

Параметр Значение
Тип конструкции Центрический дисковый двухфланцевый затвор с разнесённым валом
Исполнение фланцев Double-flanged (T) — с резьбовыми отверстиями, длинная строительная длина
Строительная длина Series 13 (ISO 5752-13, длинная) — соответствует DIN/EN/ANSI
Диапазон диаметров DN 50 – DN 2200
Рабочее давление PN 6 / PN10 / PN16 (PN16 до DN300, далее по запросу)
Температурный диапазон -40 °C … +150 °C (в зависимости от манжеты)
Тип уплотнения Мягкое (NBR, EPDM, Viton, Silicone, Flucast, Hypalon и др.)
Направление потока Двунаправленный (bi-directional)
Конструкция диска С полированными кромками, аэродинамический профиль
Система уплотнения вала Трёхуровневая: основное + вторичное + O-ring (100% герметичность)
Фиксация вала Штифт или стопорное кольцо (anti-blowout)
Покрытие корпуса Эпоксидное RAL 2002, 80 мкм (по запросу — Rilsan, Halar, C4/C5, Amerlock)
Исполнение для вакуума До 0,2 бар абс. (с приклеенной манжетой)
Взрывозащита ATEX (II 1/2 GD TX) по запросу
Сертификаты DVGW (вода, газ), WRAS, FDA, ACS, PED, ISO 9001/14001/45001, TR TS 010/032/012

Материалы и исполнения (по коду ZZ в обозначении)

Код Диск Манжета (седло) Температурный диапазон Применение
02 Нерж. сталь 1.4308 (CF8) EPDM -25…+125 °C Вода, HVAC, пищевая промышленность
03 Нерж. сталь 1.4408 (CF8M) NBR -10…+90 °C Газ, нефтепродукты
04 Чугун GGG40 + эпоксид EPDM -25…+125 °C Водоснабжение, канализация
05 Алюминиевая бронза 2.0975 EPDM -20…+130 °C Морская вода, солёные среды
06 Нерж. сталь 1.4408 Viton (FPM) -15…+150 °C Химия, кислоты, масла
07 Нерж. сталь 1.4539 (Uranus) Silicone (VMQ) -30…+150 °C Пар, высокотемпературные среды
08 Титан EPDM -20…+125 °C Агрессивные среды, химреагенты
09 Hastelloy C276 Viton Bio -5…+150 °C Биодизель, агрессивные кислоты
10 Латунь 2.0402 NBR -10…+90 °C Газ, воздух, нейтральные среды
11 Чугун GGG40 + Rilsan Flucast AB/P -5…+130 °C Сыпучие материалы, цемент, гипс
12 Нерж. сталь 1.4408 Hypalon (CSM) -25…+120 °C Хлорсодержащие среды, пластификаторы

Крутящие моменты (Series 13, EPDM, вода, 20 °C)

DN PN6 (Nm) PN10 (Nm) PN16 (Nm)
50 17 17 17
65 25 25 25
80 38 38 38
100 56 56 56
125 90 90 90
150 124 124 124
200 233 233 233
250 392 392 392
300 560 560 560
350 736 988 988
400 1011 1479 1479
450 1355 1887 1887
500 1807 2444 2444
600 2825 4054 4054
700 4410 6204 6204
800 5812 8782 8782
900 7092 12142 12142
1000 10584 16122 16122
1200 16935 29684 29684
1400 22000 34500 34500
1600 29000 40600 40600
1800 39900 55860 55860
2000 52250 73150 73150
2200 65000 90000 —

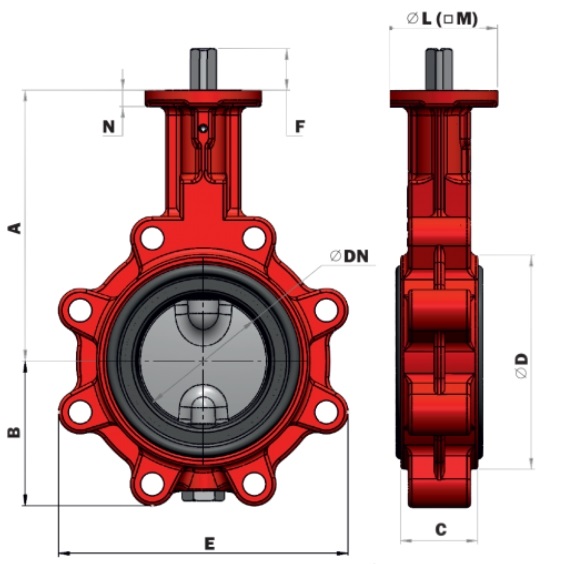

Габаритные размеры (Series 13, Double-flanged, 957T)

DN A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) ISO фланец
50 120 80 25 165 125 4-19 108 F05
65 130 89 25 185 145 4-19 112 F05
80 145 95 25 200 160 8-19 114 F05
100 155 114 25 220 180 8-19 127 F07
125 170 125 25 250 210 8-19 140 F07
150 190 139 25 285 240 8-23 140 F07
200 205 170 25 340 295 8-23 152 F10
250 235 198 30 395 350 12-23 165 F10
300 280 223 30 445 400 12-23 178 F12
350 310 254 36 505 460 16-23 190 F12
400 340 306 36 565 515 16-28 216 F14
450 375 345 80 615 565 20-28 222 F14
500 430 378 80 670 620 20-28 229 F14
600 500 440 80 780 725 20-31 267 F16
700 560 510 95 895 840 24-31 292 F25
800 620 560 95 1015 950 24-34 318 F25
900 685 638 130 1115 1050 28-34 330 F30
1000 735 705 130 1230 1160 28-37 410 F30
1200 917 815 150 1455 1380 32-41 470 F35
1400 1009 1014 180 1675 1590 36-48 530 F40
1600 1150 1045 200 1915 1820 40-48 600 F40
1800 1300 1200 220 2115 2020 44-48 670 F40
2000 1450 1350 250 2325 2230 48-48 740 F40
2200 1600 1500 280 2550 2440 52-56 800 F40

Исполнения приводов (957T)

Тип привода Характеристика
Рукоятка (L) До DN200, сталь, окрашенная, ISO F05/F07, фиксация положения
Редуктор (SG) Чугун, IP67, самоблокирующийся, маховик, концевые выключатели
Пневмопривод Одностороннего / двустороннего действия, реечный, NAMUR
Электропривод 24 В, 230 В, 400 В, четвертьоборотные, Auma, Regada, Valpes
Цепной редуктор Для труднодоступных мест
Выносной шток По проекту, любая длина

Сертификаты и допуски (957T)

Сертификат Область применения
DVGW W 363-P Питьевая вода, газ
WRAS Вода (UK)
FDA Пищевая промышленность
ACS Франция, питьевая вода
ATEX Взрывоопасные зоны (II 1/2 GD TX)
PED 2014/68/EU Европейский сертификат давления
ISO 9001/14001 Системы менеджмента качества и экологии
GOST-R, TR TS Таможенный союз (Россия, Казахстан и др.)

Документы по 957T Dn 100 Pn Class 150
