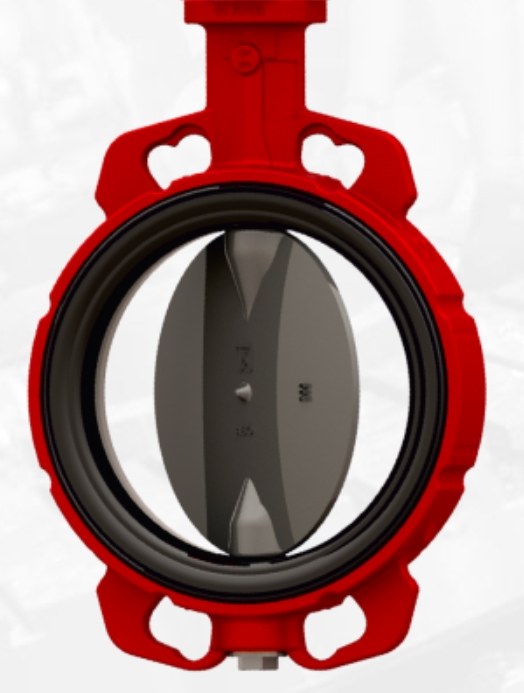

ABO VALVE 961B Dn 40 Pn 16 Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - бронза
Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01824011
Серия ABO VALVE 961B — это газовое WAFER-исполнение концентрических межфланцевых дисковых затворов, разработанное на базе серии 900 для безопасной и герметичной работы с природным газом, пропаном, биогазом и другими газообразными средами.
Характеристики 961B Dn 40 Pn 16
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ СЕРИИ ABO 961B
| Параметр | Значение |
|---|---|
| Серия | 961B (часть серии 900, газовое исполнение, wafer) |
| Тип затвора | Межфланцевый дисковый, концентрический, WAFER (сквозные отверстия) |
| Диаметр (DN) | 32–600 мм (B), 700–1600 мм (U), 50–2200 мм (F) |
| Давление (PN) | PN6, PN10, PN16, Class 150 |
| Температура | -40 °C до +150 °C (в зависимости от материала уплотнения) |
| Материал корпуса | Чугун GGG40 с эпоксидным покрытием, нержавеющая сталь, углеродистая сталь |
| Материал диска | Нерж. сталь 1.4408 (CF8M), латунь, алюминиевая бронза, титан, HASTELLOY |
| Уплотнение | NBR (газовое), EPDM, VITON, Silicone, Hypalon, Carboxylic NBR и др. |
| Исполнение | B (WAFER), U (short double flanged), F (long double flanged) |
| Привод | Ручной, редуктор, пневмо-, электро-, цепной, спец. исполнение |
| Сертификаты | DVGW (газ), WRAS, ACS, FDA, ATEX, TR TS 010/032/012, PED |
| Стандарты | EN 12266-1, ISO 5208, API 598, EN 558 (20/13), ISO 5752, EN 1092-1, ASME B16.5, ГОСТ 28908-91, ГОСТ 9544-2015 |
ИСПОЛНЕНИЯ И ДИАПАЗОНЫ DN/PN
| Исполнение | Тип фланцев | DN диапазон | PN давление | Серия (ISO 5752) |
|---|---|---|---|---|
| B | Сквозные отверстия | 32–600 мм | PN6, PN10, PN16, CL150 | Серия 20 |
| U | Двойной фланец | 700–1600 мм | PN10 (PN16 по запросу) | Серия 20 |
| F | Двойной фланец | 50–2200 мм | PN10, PN16 | Серия 13 |
МАТЕРИАЛЫ ДИСКА И УПЛОТНЕНИЯ
| Код диска | Материал диска | Код уплотнения | Материал уплотнения | Температура |
|---|---|---|---|---|
| 0 | Латунь 2.0402 | 1 | NBR | -10 °C до +90 °C |
| 1 | Алюминиевая бронза 2.0975 (C95800) | 2 | EPDM | -25 °C до +125 °C |
| 2 | Нерж. сталь 1.4308 (CF8) | 3 | Carboxylic NBR | -10 °C до +100 °C |
| 3 | Чугун GGG40 с покрытием | 4 | VITON (FPM) | -15 °C до +150 °C |
| 4 | Нерж. сталь 1.4408 (CF8M) | 5 | Silicone Steam (MVQ) | -30 °C до +140 °C |
| 5 | HASTELLOY | 6 | Silicone (VMQ) | -30 °C до +150 °C |
| 6 | Нерж. сталь 1.4539 (Uranus B6) | 7 | Epichlorohydrin (ECO) | -30 °C до +70 °C |
| 7 | Титан | 8 | HYPALON (CSM) | -25 °C до +120 °C |
| 8 | Углеродистая сталь WCB | 9 | NBR 70-AG (ATEX) | -10 °C до +90 °C |
КРУТЯЩИЕ МОМЕНТЫ (Nm) ПО DN И ДАВЛЕНИЮ (для EPDM и жидкости)
| DN | PN6 | PN10 | PN16 |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
ГАБАРИТНЫЕ РАЗМЕРЫ (DN 32–600, исполнение B)
| DN | A | B | C | D | E | F | G | H | Вес (B) | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 25 | 2.3 кг | F05/F07 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | 25 | 2.7 кг | F05 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 14 | 25 | 3.2 кг | F05 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 17 | 25 | 3.7 кг | F05 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 17 | 25 | 4.7 кг | F05 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 17 | 25 | 6.7 кг | F07 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 17 | 25 | 8.4 кг | F07 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 17 | 25 | 13.3 кг | F07 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | 30 | 22.0 кг | F10 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 22 | 30 | 29.3 кг | F10 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 27 | 36 | 46.4 кг | F12 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 27 | 36 | 69.8 кг | F14 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 38 | 80 | 83.0 кг | F14 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 42 | 80 | 112.0 кг | F14 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 80 | 216.0 кг | F16 |
