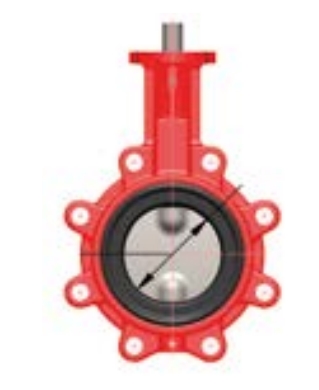

ABO VALVE 964T Dn 150 Pn Class 150 Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01824603
edit

Серия ABO VALVE 964T — это интерфланцевые дисковые затворы с резьбовым исполнением (LUG), предназначенные для промышленных систем трубопроводов, работающих с жидкими, газообразными и сыпучими средами. Они относятся к линейке Series 900 и представляют собой высоконадёжную, универсальную и сертифицированную арматуру, применимую в водоснабжении, канализации, отоплении, вентиляции, пищевой, химической и нефтегазовой промышленности.

Характеристики 964T Dn 150 Pn Class 150

ОБЩЕЕ ОБОЗНАЧЕНИЕ ТИПА ABO 964T

Позиция Значение Расшифровка
9 Серия 900-й ряд (интерфланцевые дисковые затворы)
6 Тип корпуса 6 = LUG (резьбовые отверстия)
4 Материал диска 4 = Нержавеющая сталь 1.4408 (CF8M)
T Исполнение T = LUG (резьбовое исполнение)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ABO 964T

Параметр Значение
Серия 964T (LUG, CF8M, EPDM/NBR/VITON и др.)
Тип корпуса LUG (резьбовые отверстия)
Диапазон диаметров DN32 – DN600 (в некоторых исполнениях до DN1600)
Рабочее давление PN6 / PN10 / PN16 / Class 150
Температурный диапазон От -40°C до +150°C (в зависимости от материала манжеты)
Материал корпуса Высокопрочный чугун GGG40 (0.7040) с эпоксидным покрытием RAL 2002
Материал диска Нержавеющая сталь 1.4408 (CF8M)
Материал вала Нержавеющая сталь 1.4021 (AISI 420)
Материал манжеты EPDM, NBR, VITON (FPM), Silicone, ECO, CSM, Epichlorohydrin и др.
Тип уплотнения 3-уровневая система: основное + вторичное + O-ring
Исполнение для вакуума До 0.2 бар абсолютного давления (с приклеенной манжетой)
Сертификаты DVGW, WRAS, FDA, ACS, ATEX, TR TS 010/032/012, PED 2014/68/EU
Строительная длина EN 558, серия 20 (ISO 5752-20)
Фланцевое соединение EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80
Верхний фланец ISO 5211 (F05, F07, F10, F12, F14, F16)
Испытания на герметичность EN 12266-1, ISO 5208, API 598, ANSI/FCI 70-2 Class A / VI
Приводы Рукоятка, редуктор, пневмо- и электропривод (24В, 230В, 400В)
Би-directional Да (двустороннее уплотнение)
Разборный Да (до DN400), свыше DN450 – с крышкой цапфы

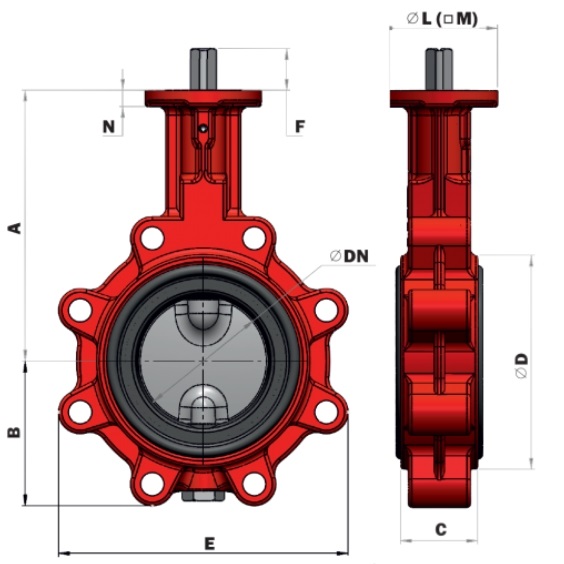

ГАБАРИТНЫЕ И МАССОВЫЕ ХАРАКТЕРИСТИКИ (964T LUG)

DN A B C D E F G Вес (кг) ISO фланец
32 136 54 33 78 110 25 14 2.3 F05/F07
40 136 54 33 78 110 25 14 2.3 F05/F07
50 146 64 43 96 115 25 14 3.0 F05
65 154 72 46 113 129 25 17 3.7 F05
80 163 89 46 128 174 25 17 4.8 F05
100 173 105 52 150 204 25 17 6.1 F07
125 193 119 56 184 234 25 17 9.2 F07
150 205 130 56 212 255 25 17 10.2 F07
200 234 166 60 268 319 25 22 15.3 F10
250 270 202 68 320 396 30 22 28.4 F10
300 310 237 78 378 465 30 27 41.2 F12
350 325 271 78 435 509 36 27 62.0 F12
400 365 314 102 488 590 36 27 96.3 F14
450 375 330 114 544 610 80 12 130.0 F14
500 485 368 127 590 682 80 14 149.0 F14
600 565 464 154 695 810 80 14 288.0 F16

КРУТЯЩИЕ МОМЕНТЫ (Nm) ДЛЯ 964T (EPDM, ЖИДКОСТЬ, 20°C)

DN PN6 PN10 PN16
32 8 9 10
50 11 12 14
65 15 17 20
80 20 25 30
100 38 46 55
125 55 70 85
150 70 80 100
200 100 125 150
250 160 200 220
300 235 290 380
350 480 530 580
400 750 1200 1650
450 1180 1550 2100
500 1380 2050 2700
600 2050 2700 3750

МАТЕРИАЛЫ МАНЖЕТ И ИХ ДОПУСТИМЫЕ СРЕДЫ

Материал манжеты Температурный диапазон Применение
EPDM -25°C … +125°C Питьевая вода, отопление, пищевая промышленность, сертификаты DVGW, WRAS
NBR -10°C … +90°C Газ, масло, воздух, сертификат DVGW-GAS
VITON (FPM) -15°C … +150°C Кислоты, масла, биодизель, химическая промышленность
Silicone (VMQ) -30°C … +150°C Пар, пищевая промышленность, FDA
EPDM-HT -20°C … +130°C Горячая вода, пищевая промышленность
Carboxylic NBR -10°C … +100°C Масла с абразивными частицами
Flucast® -5°C … +130°C Сыпучие материалы, цемент, гипс, пневмотранспорт, FDA
HYPALON (CSM) -25°C … +120°C Химически агрессивные среды, морская вода
Epichlorohydrin (ECO) -30°C … +70°C Биогаз, нефть, морская вода
