ABO VALVE 970T Dn 350 Pn 6 Затвор дисковый межфланцевый центрические промышленные с уплотнением эпихлоргидрин, корпус с проушинами с резьбовыми отверстиями, материал диска - латунь

Цена: под заказ
Стоимость товара и размер скидки зависит от объема закупки, способа оплаты и региона доставки.
Артикул: НТ01825260
edit

Серия 970T представляет собой межфланцевые дисковые задвижки (Wafer type) с центрической конструкцией и разнесенной осью, предназначенные для широкого спектра промышленных применений. Это основная промышленная линейка дисковых задвижек ABO Valve, обеспечивающая надежную герметизацию и низкие требования к обслуживанию.

Характеристики 970T Dn 350 Pn 6

Параметр Значение
Конструкция Центрическая, двунаправленная
Диапазон номинальных размеров DN 32 ÷ 600 (межфланцевые)
DN 700 ÷ 1600 (двухфланцевые, серия 20)
DN 50 ÷ 2200 (двухфланцевые, серия 13)
Рабочее давление PN 6, PN 10, PN 16, Class 150
Рабочая температура -40°C ÷ +150°C (в зависимости от материала манжеты)
Температурное ограничение При t > +120°C давление снижается:
• 16 бар → 14.4 бар
• 10 бар → 9 бар
Герметичность Класс A по EN 12266-1, ISO 5208, ГОСТ 9544-2015
Строительная длина EN 558, серия 20/13
ISO 5752, серия 20/13
Присоединение Межфланцевое по EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80
Верхний фланец EN ISO 5211 (F05, F07, F10, F12, F14, F16, F25, F30, F35, F40)
Конструкция EN 593+A1
Тест на герметичность 110% номинального давления
Покрытие корпуса Эпоксидное RAL 2002, толщина 80 мкм
Варианты: Marine (C3, C4, C5), Rilsan, Halar, Amerlock
Сертификаты DVGW (питьевая вода и газ), WRAS, FDA, ATEX, PED 2014/68/EU, TR TS 010/032, ISO 9001

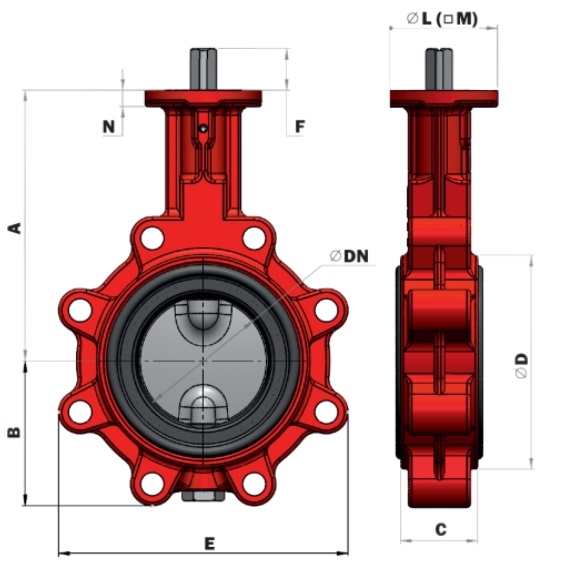

Основные габаритные размеры (мм)

DN Дюйм A B C D E F G H I J K L M N Вес (кг) B Вес (кг) T
32/40 1¼" 136 54 33 78 110 25 14 - 50 4 7 - 70 8 1.9 2.3
50 2" 146 64 43 96 115 25 17 - 70 4 9 - 70 8 2.7 3.0
65 2½" 153.5 72 46 113 129 25 22 - 102 4 10.5 - 70 8 3.2 3.7
80 3" 163 89 46 128 174 25 22 - 102 4 10.5 - 70 8 3.7 4.8
100 4" 172.5 105 52 150 204 25 27 - 125 5 14 - 70 12 4.7 6.1
125 5" 192.5 119 56 184 234 25 27 - 140 5 18 - 70 12 6.7 9.2
150 6" 205 130 56 212 255 25 10 - 140 5 18 - 105 14 8.4 10.2
200 8" 234 166 60 268 319 25 12 - 165 5 23 - 105 17 13.3 15.3
250 10" 270 202 68 320 396 30 14 Ø38 - 8 - 175 - 21 22.0 28.4
300 12" 310 237 78 378 465 30 14 Ø42 - 8 - 175 - 27 29.3 41.2
350 14" 325 271 78 435 509 36 14 Ø50 - 8 - 210 - 27 46.4 62.0
400 16" 365 314 102 488 590 36 14 - - 10 - - - 21 69.8 96.3
450 18" 375 330 114 544 610 80 14 - - 10 - - - 22 83.0 130
500 20" 485 368 127 590 682 80 14 - - 10 - - - 27 112 149
600 24" 565 464 154 695 810 80 14 - - 12 - - - 27 216 288

Примечания:

  • Размеры H, I, L, M применимы только к исполнению T (Lug) начиная с DN250
  • Фланец ISO: F05 (DN32-100), F07 (DN125-200), F10 (DN250-300), F12 (DN350-400), F14 (DN450-500), F16 (DN600)

Управляющие моменты (н*м)

Для DN 32-600 (исполнения B и T)

DN PMA 6 бар PMA 10 бар PMA 16 бар Коэффициент запаса
32/40 8 9 10 1.2 (EPDM), 1.4 (NBR/Viton)
50 11 12 14 1.2 (EPDM), 1.4 (NBR/Viton)
65 15 17 20 1.2 (EPDM), 1.4 (NBR/Viton)
80 20 25 30 1.2 (EPDM), 1.4 (NBR/Viton)
100 38 46 55 1.2 (EPDM), 1.4 (NBR/Viton)
125 55 70 85 1.2 (EPDM), 1.4 (NBR/Viton)
150 70 80 100 1.2 (EPDM), 1.4 (NBR/Viton)
200 100 125 150 1.2 (EPDM), 1.4 (NBR/Viton)
250 160 200 220 1.2 (EPDM), 1.8 (NBR) до DN300
300 235 290 380 1.2 (EPDM), 1.8 (NBR) до DN300
350 480 530 580 1.2 (EPDM), 1.32 (NBR) свыше DN350
400 750 1200 1650 1.2 (EPDM), 1.32 (NBR) свыше DN350
450 1180 1550 2100 1.2 (EPDM), 1.32 (NBR) свыше DN350
500 1380 2050 2700 1.2 (EPDM), 1.32 (NBR) свыше DN350
600 2050 2700 3750 1.2 (EPDM), 1.32 (NBR) свыше DN350

Дополнительные коэффициенты:

  • Для газообразных сред: ×1.35
  • Для абразивных сред: ×1.35

Материалы комплектующих

№ Наименование Материал (стандартное исполнение) Варианты по запросу
1 Корпус Чугун GGG40 (0.7040) с эпоксидным покрытием Углеродистая сталь 1.0625 (WCB), нерж. сталь 1.4408 (CF8M), алюминий EN AC-43000
2 Диск Смотри таблицу кодов (0-8) Покрытие Rilsan, Halar
3 Манжета (седло) Смотри таблицу кодов (1-9) WRAS, FDA, DVGW сертифицированные версии
4 Вал (шток) Нерж. сталь 1.4021 (AISI 420) AISI 431, F51, F55
5 Цапфа Нерж. сталь 1.4021 (AISI 420) -
6 Втулка Delrin (до DN300) / Латунь (от DN350) -
7 Распорное кольцо Нерж. сталь 1.4301 (AISI 304, A2) -
8 Прокладка Klingersil C-4400 / Медь -
9 Стопорный винт/штифт Нерж. сталь 1.4401 (AISI 316, A4) -
10 O-кольца вала NBR, EPDM, Viton -

Рабочие температуры по материалам манжет

Материал Код Температурный диапазон Применение
NBR 1 -10°C ÷ +90°C Вода, газ, масла
EPDM 2 -25°C ÷ +125°C Питьевая вода, нагрев, пищевая промышленность
EPDM-HT 2* -20°C ÷ +130°C Горячая вода (сертифицировано DVGW)
EPDM FDA 2** -20°C ÷ +90°C Пищевая промышленность (сахар, соки)
Carboxylic NBR 3 -10°C ÷ +100°C Масла с абразивными частицами
VITON (FPM) 4 -15°C ÷ +150°C Кислоты, масла, биодизель
Silicone Steam (MVQ) 5 -30°C ÷ +140°C Пар
Silicone (VMQ) 6 -30°C ÷ +150°C Пар, высокие температуры
Epichlorohydrin (ECO) 7 -30°C ÷ +70°C Морская вода, биогаз
HYPALON® (CSM) 8 -25°C ÷ +120°C Химически агрессивные среды

Коэфициенты пропускной способности kv (м³/ч)

DN 10° 20° 30° 40° 50° 60° 70° 80° 90°
32/40 0.1 2 4 9 17 30 45 61 84.4
50 0.1 3 6 11 23 50 81 110 147
65 0.1 5 10 21 53 90 160 210 290
80 0.2 8 15 33 76 160 238 340 450
100 0.3 20 35 60 122 220 362 520 730
125 0.4 24 60 110 223 430 626 797 1260
150 0.7 54 105 248 400 640 987 1630 1990
200 2 120 210 410 915 1630 2331 3446 4396
250 3 129 274 590 1037 2000 3210 4164 4500
300 3 188 424 820 1500 2710 4180 5433 6800
350 5 265 685 1327 1990 3214 4690 6292 8900
400 7 345 1000 1825 2550 4383 6090 9779 11500
450 9 449 1200 2518 3680 5929 7840 11925 15000
500 12 586 1511 2909 4340 7167 9508 12762 18800
600 19 847 2217 4203 6560 9863 14614 23621 27600

Примечание: 1 Kv = 0.854701 Cv (коэффициент пропускной способности в американской системе)
